Wyzwalacz wzrostowy, 208-240VAC/DC, NZM4-XAHIV208-250AC/DC | 266475 Eaton

Alternatywny kod produktu: NZM4-XAHIV208-250AC/DC

Opis i Kluczowe Cechy

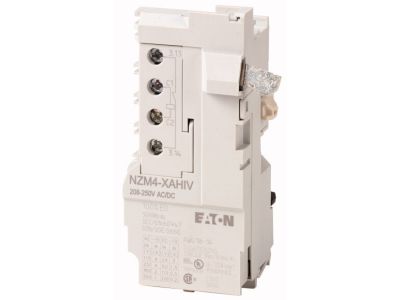

Wyzwalacz wzrostowy o symbolu 266475 (NZM4-XAHIV208-250AC/DC) przeznaczony do współpracy z wyłącznikami serii NZM. Urządzenie zasilane jest napięciem 208-240 V AC/DC, co umożliwia pracę w różnych systemach elektrycznych bez konieczności stosowania dodatkowych konwerterów. Stanowi opcjonalne akcesorium rozszerzające funkcjonalność wyłączników NZM4 oraz N(S)4.

• Napięcie zasilania 208-240 V AC/DC: uniwersalny zakres pozwala na stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co ułatwia integrację w istniejących układach.
• Kompatybilność z NZM4 i N(S)4: dedykowane akcesorium gwarantuje łatwy montaż i pewne działanie bez modyfikacji wyłącznika głównego.
• Budowa modułowa: grup funkcjonalnych umożliwia elastyczne dopasowanie do potrzeb instalacji oraz szybki montaż na wyłączniku.

Zgodność z Normami

Wyzwalacz został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznakowanie CE. Przeznaczony jest do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest niezawodna ochrona przed wzrostem napięcia.

Zastosowanie

Wyzwalacz wzrostowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie obwodów przed skutkami podwyższonego napięcia – zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona odbiorników w rozdzielnicach głównych i podrozdzielniach przed przepięciami sieciowymi.
• Automatyczne odłączanie zasilania w przypadku chwilowych skoków napięcia w systemach sterowania maszynami.
• Zabezpieczenie silników elektrycznych, transformatorów i innych urządzeń wrażliwych na wahania napięcia.
• Element układów automatyki budynkowej – wyzwalanie wyłącznika przy przekroczeniu dopuszczalnego napięcia.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania wyłącznika oraz całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do wyłącznika NZM4 zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać odpowiednio do prądu roboczego oraz warunków zwarciowych w instalacji. Dokręć wszystkie połączenia z momentem określonym w dokumentacji technicznej wyłącznika.

FAQ

• Jaki zakres napięcia zasilania ma ten wyzwalacz? Wyzwalacz wzrostowy 266475 pracuje w zakresie 208-240 V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Z którymi wyłącznikami jest kompatybilny? Akcesorium jest przeznaczone do serii NZM4(-4) oraz N(S)4(-4). Przed montażem sprawdź wersję swojego wyłącznika.
• Czy wyzwalacz wymaga zasilania pomocniczego? Nie – wyzwalacz zasilany jest bezpośrednio z napięcia 208-240 V AC/DC podawanego na jego zaciski. Działa jako urządzenie nadzorujące poziom napięcia w obwodzie.
