Wyzwalacz wzrostowy, 12VAC/DC, NZM2/3-XA12AC/DC | 259752 Eaton

Alternatywny kod produktu: NZM2/3-XA12AC/DC

Opis i Kluczowe Cechy

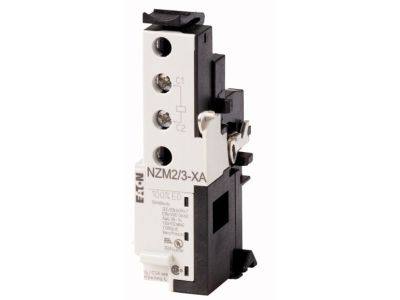

Wyzwalacz wzrostowy NZM2/3-XA12AC/DC (symbol 259752) to moduł akcesoryjny przeznaczony do wyłączników serii NZM2(-4), N(S)2(-4), NZM3(-4) oraz N(S)3(-4). Urządzenie zasilane napięciem 12 V AC/DC umożliwia automatyczne zadziałanie wyłącznika w przypadku wystąpienia wykrytego stanu nadnapięciowego, zwiększając bezpieczeństwo instalacji i chroniąc podłączone odbiorniki.

• Napięcie zasilania 12 V AC/DC: uniwersalna kompatybilność z systemami sterowania – jeden model do zasilania zarówno prądem zmiennym, jak i stałym, upraszcza dobór i magazynowanie.
• Przeznaczony do wyłączników NZM2, N(S)2, NZM3, N(S)3: elastyczne dopasowanie do szerokiej gamy rozłączników i wyłączników kompaktowych, co ułatwia modernizację i rozbudowę rozdzielnic.
• Mechanizm wyzwalania wzrostowego: natychmiastowe odłączenie obwodu po przekroczeniu dopuszczalnego poziomu napięcia, minimalizujące ryzyko uszkodzenia wrażliwych urządzeń końcowych.
• Montaż modułowy bez narzędzi: szybkie i intuicyjne instalowanie bezpośrednio na wyłączniku – redukcja czasu montażu w porównaniu do rozwiązań wymagających okablowania.
• Kompaktowa konstrukcja dopasowana do obudów wyłączników serii NZM: oszczędność miejsca w rozdzielnicy, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN typowymi dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyzwalacz wzrostowy NZM2/3-XA12AC/DC stanowi niezbędne uzupełnienie wyłączników w systemach wymagających ochrony przed przepięciami. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, komercyjnych oraz mieszkalnych – jako element selektywnej ochrony przed przepięciami sieciowymi.
• Instalacjach z wrażliwymi odbiornikami (serwery, sterowniki PLC, urządzenia medyczne) – automatyczne odcięcie zasilania chroni sprzęt przed uszkodzeniem.
• Systemach automatyki budynkowej i sterowania silnikami – współpraca z wyłącznikami NZM pozwala na zdalne monitorowanie stanu nadnapięciowego.
• Modernizacjach istniejących rozdzielnic – możliwość dołożenia wyzwalacza do już zamontowanego wyłącznika bez wymiany całej aparatury.

Wskazówki Montażowe

Montaż i demontaż wyzwalacza wzrostowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej w zależności od zastosowania). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania głównego oraz upewnić się, że wyłącznik znajduje się w położeniu „OFF”. Instalacja akcesorium odbywa się bezpośrednio na korpusie wyłącznika – nie wymaga szyny TH35. W przypadku stosowania zewnętrznego zasilania wyzwalacza należy dobrać przekrój przewodów odpowiedni do prądu roboczego (zgodnie z dokumentacją techniczną producenta) oraz zachować zalecany moment dokręcania zacisków. Po zamontowaniu przeprowadzić próbę działania wyzwalacza zgodnie z instrukcją.

FAQ

• Czy wyzwalacz wzrostowy NZM2/3-XA12AC/DC posiada podświetlenie lub sygnalizację stanu? W danych katalogowych nie podano funkcji sygnalizacji wizualnej. Wyzwalacz działa w trybie bezobsługowym – jego zadziałanie objawia się zmianą położenia wyłącznika. Zalecamy dodatkowy monitoring napięcia w rozdzielnicy.
• Jaki stopień ochrony IP ma to akcesorium? Stopień ochrony nie został wyspecyfikowany w dostarczonych danych. W przypadku montażu wewnątrz rozdzielnicy aparatura modułowa zwykle osiąga IP20. W środowiskach o podwyższonej wilgotności lub zapyleniu należy zastosować odpowiednią obudowę.
• Czy wyzwalacz wymaga osobnego zasilania, czy pobiera je z obwodu głównego wyłącznika? Wyzwalacz wzrostowy NZM2/3-XA12AC/DC wymaga zewnętrznego napięcia 12 V AC/DC – nie jest zasilany z obwodu chronionego. Należy doprowadzić do niego osobny obwód sterowniczy, zabezpieczony bezpiecznikiem zgodnie z dokumentacją wyłącznika.
