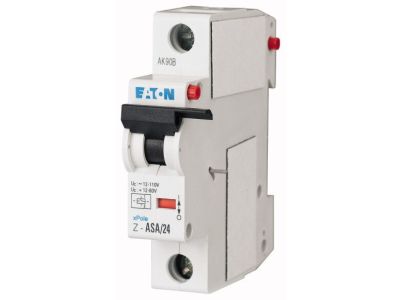

Wyzwalacz wzrostowy 12-110V, Z-ASA/24 | 248286 Eaton

Alternatywny kod produktu: Z-ASA/24

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy Z-ASA/24 (symbol 248286) to modułowe urządzenie pomocnicze przeznaczone do wyzwalania wyłączników nadprądowych lub styczników w przypadku wystąpienia przekroczenia napięcia. Dzięki zakresowi napięcia sterującego 12–110 V AC/DC sprawdza się zarówno w instalacjach niskonapięciowych, jak i w systemach automatyki. Szerokość 1 modułu (17,5 mm) pozwala oszczędzić miejsce na szynie DIN, a zaciski o przekroju 1–25 mm² zapewniają wygodne okablowanie.

• Zakres napięcia 12–110 V AC/DC: uniwersalność zastosowania – jedno urządzenie obsługuje różne napięcia sterujące, upraszczając magazynowanie i montaż.
• Szerokość 1 modułu (17,5 mm): minimalne zajęcie miejsca w rozdzielnicy, idealne przy gęstej zabudowie aparatury.
• Przekrój zacisku 1–25 mm²: łatwe podłączanie przewodów o różnym przekroju, od cienkich sterowniczych po grubsze zasilające.
• Częstotliwość 50/60 Hz: kompatybilność z częstotliwościami sieciowymi stosowanymi w Europie i wielu innych regionach.
• Wymiary montażowe zatyczki 45 mm: standardowy rozstaw umożliwiający szybki montaż w rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej i posiada certyfikat CE. Gwarantuje to bezpieczną pracę w instalacjach spełniających wymagania dyrektyw unijnych.

Zastosowanie

Wyzwalacz wzrostowy Z-ASA/24 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona odbiorników przed skutkami przepięć lub sterowanie wyłącznikiem nadprądowym/stycznikiem w zależności od poziomu napięcia.

• Ochrona przed przepięciami w instalacjach przemysłowych i budynkowych – wyzwalanie wyłącznika nadprądowego w przypadku przekroczenia napięcia progowego.
• Sterowanie stycznikami w układach automatyki – wysyłanie impulsu wyzwalającego przy zaniku lub nadmiernym wzroście napięcia.
• Integracja z systemami PLC – sygnalizacja stanu napięcia sieciowego do sterownika.
• Wsparcie rozwiązań podtrzymania napięcia (UPS/przełączniki zasilania) – reakcja na awarię sieci.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego Z-ASA/24 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w obrębie rozdzielnicy modułowej. Zaciski dokręcaj momentem podanym w dokumentacji producenta – nie przekraczaj go. Przekrój przewodów dobierz do rzeczywistego obciążenia (zaciski akceptują przewody 1–25 mm²). Po montażu sprawdź poprawność połączeń i działanie wyzwalacza przed ponownym włączeniem zasilania.

FAQ

• Czy wyzwalacz wzrostowy Z-ASA/24 ma podświetlenie LED? W danych technicznych producenta nie przewidziano diody sygnalizacyjnej ani podświetlenia – stan urządzenia można sprawdzić jedynie poprzez pomiar napięcia na wyjściu lub wizualną kontrolę położenia dźwigni wyłącznika nadprądowego.
• Jaki stopień ochrony IP ma ten wyzwalacz? Producent nie podaje konkretnej wartości IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy o stopniu ochrony co najmniej IP20 (zgodnie z ogólnymi wymogami dla aparatury modułowej).
• Jak działa wyzwalacz wzrostowy? Czy jest to styk NO/NC? Wyzwalacz wzrostowy jest urządzeniem wykonawczym (cewka), które pod wpływem napięcia zmienia stan mechaniczny wyłącznika nadprądowego (nie posiada własnych styków). Służy do zdalnego wyzwalania – nie ma trybu pracy styku w tradycyjnym rozumieniu.
