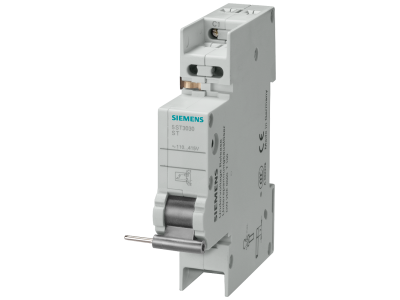

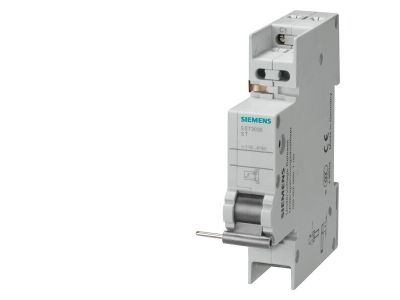

Wyzwalacz wzrostowy 110 do 415V AC i 110 do 220V DC | 5ST3030 Siemens

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy Siemens o numerze katalogowym 5ST3030 to zaawansowany komponent modułowy z serii SENTRON, zaprojektowany do zdalnego wyłączania aparatury zabezpieczającej. Urządzenie charakteryzuje się szerokim zakresem napięcia roboczego, obsługując wartości od 110 V do 415 V prądu przemiennego (AC) oraz od 110 V do 220 V prądu stałego (DC). Dzięki tak elastycznej charakterystyce zasilania, wyzwalacz ten stanowi uniwersalne rozwiązanie w systemach automatyki budynkowej i przemysłowej.

• Uniwersalność napięciowa: Możliwość pracy w szerokim spektrum napięć eliminuje konieczność posiadania wielu wariantów urządzeń na magazynie.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z rodziną aparatury Siemens, w tym z wyłącznikami nadmiarowo-prądowymi serii 5SL4, 5SY, 5SP oraz wyłącznikami różnicowoprądowymi RCCB 5SV i RCBO 5SU1.
• Bezpieczeństwo eksploatacji: Standardowa ochrona przed dotykiem bezpośrednim minimalizuje ryzyko porażenia podczas prac serwisowych i instalacyjnych.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyzwalacz wzrostowy 5ST3030 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Jako element systemu SENTRON, przechodzi on rygorystyczne testy jakościowe, co gwarantuje niezawodność w krytycznych momentach zadziałania. Urządzenie spełnia wymogi bezpieczeństwa technicznego, co potwierdza certyfikacja CE oraz zgodność z odpowiednimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Głównym zadaniem wyzwalacza 5ST3030 jest realizacja funkcji zdalnego wyłączenia sprzężonego z nim aparatu głównego (np. wyłącznika nadmiarowo-prądowego). Znajduje on zastosowanie w:

• Systemach przeciwpożarowych: Jako element wykonawczy odcinający zasilanie w obiekcie po otrzymaniu sygnału z centrali pożarowej.
• Układach bezpieczeństwa maszyn: Umożliwia natychmiastowe przerwanie obwodu zasilania za pomocą przycisku bezpieczeństwa (E-Stop).
• Automatyce budynkowej: Pozwala na zdalne zarządzanie sekcjami zasilania w inteligentnych instalacjach elektrycznych.
• Infrastrukturze krytycznej: Gdzie wymagana jest wysoka niezawodność i szybkość reakcji na sygnały sterujące.

Wskazówki Montażowe

Montaż wyzwalacza 5ST3030 jest intuicyjny i szybki dzięki zastosowaniu systemowych zatrzasków Siemens. Należy pamiętać o następujących krokach:

• Mechaniczne sprzężenie: Wyzwalacz montuje się z boku aparatu głównego (np. wyłącznika 5SY). Należy upewnić się, że dźwignie obu urządzeń są w odpowiedniej pozycji przed połączeniem.
• Wymagane akcesoria: W przypadku montażu z wyłącznikami kombinowanymi RCBO serii 5SU1, niezbędne jest zastosowanie dodatkowego złącza o numerze 5ST3805-1.
• Podłączenie elektryczne: Zaciski przyłączeniowe są przystosowane do pracy z przewodami o standardowych przekrojach stosowanych w obwodach sterowania. Należy zachować odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny.
• Pozycja montażowa: Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm.

FAQ

• Czy wyzwalacz 5ST3030 może pracować z napięciem 24V? Nie, ten konkretny model jest przeznaczony do pracy w zakresie napięć 110-415V AC oraz 110-220V DC. Dla niższych napięć należy wybrać inny model wyzwalacza.
• Czy po zadziałaniu wyzwalacza muszę go wymienić? Nie, wyzwalacz wzrostowy jest urządzeniem wielokrotnego użytku. Po usunięciu przyczyny wyzwolenia i zresetowaniu dźwigni aparatu głównego, system jest ponownie gotowy do pracy.

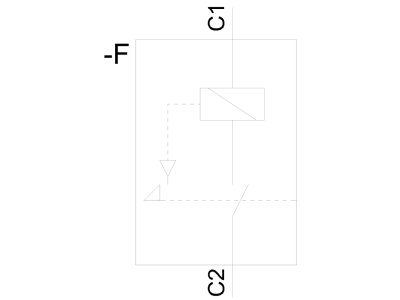

• Czy wyzwalacz wymaga stałego zasilania? Nie, wyzwalacz wzrostowy działa impulsowo. Podanie napięcia na cewkę wyzwalacza powoduje mechaniczne rozłączenie styków podpiętego wyłącznika.
• Czy mogę zamontować wyzwalacz samodzielnie? Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami, przy zachowaniu wszelkich zasad bezpieczeństwa i po uprzednim odłączeniu napięcia zasilającego.
