Wyzwalacz wzrostowy 110-415VAC, Z-LHASA/230 | 248442 Eaton

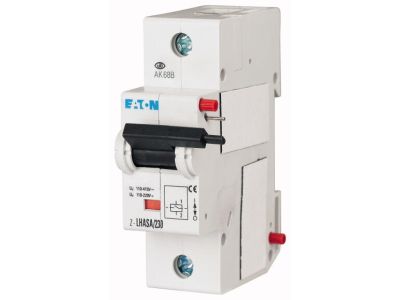

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017501
EAN
4015082484422
Kod Producenta
248442
Wyzwalacz wzrostowy 110-415VAC, Z-LHASA/230

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: Z-LHASA/230

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy Z-LHASA/230 (indeks 248442) przeznaczony do współpracy z wyłącznikami nadprądowymi o prądzie znamionowym do 125 A. Dzięki szerokiemu zakresowi napięcia zasilania 110–415 V AC oraz maksymalnemu poborowi prądu w chwili załączenia wynoszącemu 2 A zapewnia skuteczne i szybkie wyzwalanie w różnych instalacjach. Kompaktowa szerokość montażowa 27 mm (1,5 jednostki rozstawu) pozwala na oszczędność miejsca w rozdzielnicy.

  • Zakres napięcia 110–415 V AC: uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych bez konieczności doboru dodatkowych elementów dopasowujących.
  • Pobór prądu 2 A w chwili załączenia: gwarantuje pewne i szybkie zadziałanie wyzwalacza przy podaniu impulsu napięciowego.
  • Szerokość montażowa 27 mm (1,5 modułu): pozwala na efektywne wykorzystanie przestrzeni w szafie rozdzielczej, szczególnie przy dużym zagęszczeniu aparatury.
  • Możliwość modernizacji: montaż bezpośrednio na wyłącznikach nadprądowych – łatwa rozbudowa istniejących obwodów bez wymiany całej aparatury.
  • Przekrój zacisku 1–25 mm²: kompatybilność z przewodami o różnych przekrojach, co ułatwia podłączenie w zależności od wymaganego prądu obciążenia.

Zgodność z Normami

Wyzwalacz wzrostowy Z-LHASA/230 jest zgodny z wymaganiami europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, potwierdzające spełnienie obowiązujących dyrektyw. Produkt przeznaczony do montażu i eksploatacji w instalacjach niskiego napięcia zgodnych z zasadami wiedzy technicznej.

Zastosowanie

Wyzwalacz wzrostowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne lub automatyczne wyłączenie obwodu za pomocą impulsu napięciowego – szczególnie w systemach automatyki budynkowej i sterowania.

  • Wyzwalanie wyłączników nadprądowych w obwodach zabezpieczających silniki, pompy, wentylatory.
  • Realizacja sekwencji wyłączeń awaryjnych w instalacjach przemysłowych (np. wyłącznik główny sterowany sygnałem z czujnika).
  • Integracja z systemami automatyki budynkowej (BMS) do zdalnego odcinania zasilania wybranych obwodów.
  • Tworzenie układów „przycisk awaryjny + wyzwalacz” – szybkie odłączenie obciążenia w sytuacji zagrożenia.

Wskazówki Montażowe

Montaż wyzwalacza oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm), bezpośrednio do wyłącznika nadprądowego lub w jego sąsiedztwie. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania zacisków. Przekrój przewodów dobrać do prądu znamionowego zabezpieczanego obwodu (zaciski przewidziane na 1–25 mm²).

FAQ

  • Czy wyzwalacz wzrostowy Z-LHASA/230 wymaga podświetlenia lub diody LED? Nie – wyzwalacz nie posiada elementów sygnalizacyjnych. Jego zadaniem jest mechaniczne wyzwolenie wyłącznika po podaniu impulsu napięciowego. Do sygnalizacji stanu zaleca się dodatkowy wskaźnik lub styk pomocniczy.
  • Jaki stopień ochrony (IP) ma ten wyzwalacz? Producent nie podaje w danych technicznych stopnia ochrony. W typowych warstwach wyłącznikowych przekładka montowana jest wewnątrz rozdzielnicy, więc przyjmuje się ochronę taką jak dla całej szafy – zwykle IP20 dla aparatury w rozdzielnicy.
  • Jaką funkcję spełnia wyzwalacz wzrostowy w trybie pracy styku? Działa on jako siłownik napięciowy – po podaniu napięcia z zakresu 110–415 V AC pobiera przez ułamek sekundy prąd do 2 A, powodując mechaniczne zwolnienie zatrzasku wyłącznika. Po zadziałaniu wyłącza się samoczynnie; nie jest przystosowany do pracy ciągłej pod napięciem.

  • Producent Eaton
  • Wymiary 0.0391m x 0.075m x 0.08m
  • Seria producenta Z-LHASA
Wyposażenie dodatkowe do aparatury modułowej
  • Do montażu z Wyłącznik nadprądowy (MCB)
  • Rodzaj wyposażenia dodatkowego Wyzwalacz wzrostowy
  • Montowane fabrycznie Nie
  • Szerokość montażowa 1.5
  • Liczba styków zwiernych 1
  • Liczba styków rozwiernych 1
  • Znamionowy prąd załączania 2 A
  • Napięcie znamionowe 230 V
  • Rodzaj napięcia sterowania AC
  • Z samotestem prądu różnicowego Nie
  • Do maks. liczby styków głównych (ogółem) 1
  • Do maks. prądu styków głównych 2 A
