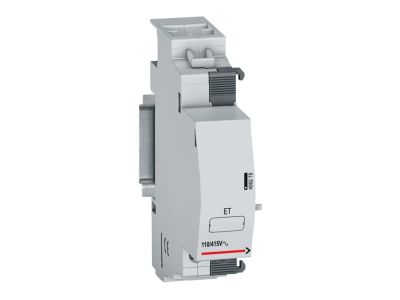

Wyzwalacz wzrostowy 110/415VAC dla wyłączników serii TX3, DX3 i rozłączników FRX300, FRX400 | 406278 Legrand

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy o numerze katalogowym 406278 to zaawansowany element wyposażenia pomocniczego renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie to umożliwia zdalne wyłączenie aparatów zabezpieczających poprzez podanie impulsu napięciowego na cewkę wyzwalacza. Produkt charakteryzuje się szerokim zakresem napięcia sterującego wynoszącym od 110 V do 415 V AC, co czyni go niezwykle uniwersalnym rozwiązaniem w instalacjach przemysłowych i komercyjnych.

• Kompatybilność systemowa: Wyzwalacz jest w pełni zintegrowany z popularnymi seriami wyłączników nadprądowych TX3 oraz DX3, a także z rozłącznikami izolacyjnymi serii FRX300 i FRX400.
• Kompaktowa konstrukcja: Szerokość urządzenia wynosi zaledwie 17,5 mm, co odpowiada jednemu modułowi w rozdzielnicy, pozwalając na optymalne wykorzystanie miejsca na szynie DIN.
• Możliwość rozbudowy: Konstrukcja pozwala na podłączenie do jednego wyłącznika głównego do trzech urządzeń pomocniczych, w tym jednego elementu sterującego, co zwiększa funkcjonalność całego zestawu.
• Ergonomia montażu: Specjalnie wyprofilowane miejsce na prowadzenie szyn łączeniowych eliminuje kolizje podczas okablowania rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Jako element dedykowany do współpracy z aparaturą modułową serii DX3 i TX3, spełnia wymagania dotyczące koordynacji zabezpieczeń oraz wytrzymałości dielektrycznej. Wykorzystanie wysokiej jakości materiałów izolacyjnych gwarantuje długotrwałą i bezawaryjną pracę w trudnych warunkach eksploatacyjnych, typowych dla rozdzielnic głównych i obiektowych.

Zastosowanie

Wyzwalacz wzrostowy 406278 znajduje szerokie zastosowanie w systemach bezpieczeństwa i automatyki budynkowej. Jest kluczowym elementem w układach przeciwpożarowych (wyłączniki ppoż.), gdzie wymagane jest zdalne odcięcie zasilania w sytuacjach awaryjnych. Może być również wykorzystywany w systemach sterowania procesami technologicznymi do natychmiastowego zatrzymania maszyn poprzez wyzwolenie wyłącznika głównego. Dzięki szerokiemu zakresowi napięć (110-415V AC), urządzenie doskonale sprawdza się zarówno w standardowych sieciach 230V, jak i w specyficznych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Strona montażu: Wyzwalacz należy montować zawsze z lewej strony wyłącznika nadprądowego lub rozłącznika.
• Mechaniczne połączenie: Przed zatrzaśnięciem na szynie DIN TH35, należy upewnić się, że dźwignie obu aparatów są w pozycji wyłączonej (OFF), aby zapewnić poprawne sprzężenie mechanizmów wewnętrznych.
• Okablowanie: Należy zwrócić uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Integracja z szynami: Wykorzystaj dedykowane miejsce w obudowie na prowadzenie szyn grzebieniowych, co pozwoli na zachowanie estetyki i przejrzystości wewnątrz rozdzielnicy.

FAQ

• Czy wyzwalacz wymaga stałego napięcia do podtrzymania pracy? Nie, wyzwalacz wzrostowy działa impulsowo. Podanie napięcia z zakresu 110-415V AC powoduje natychmiastowe zadziałanie mechanizmu i wyłączenie aparatu głównego.
• Czy mogę zamontować wyzwalacz z prawej strony wyłącznika? Nie, konstrukcja mechaniczna wyzwalacza 406278 jest dedykowana wyłącznie do montażu po lewej stronie aparatów serii DX3/TX3.
• Ile modułów zajmuje to urządzenie w rozdzielnicy? Urządzenie zajmuje dokładnie 1 moduł (17,5 mm szerokości).
