Wyzwalacz wzrostowy 110-415V AC/DC ZP-ASA/230 | 248439 Eaton

Opis i Kluczowe Cechy

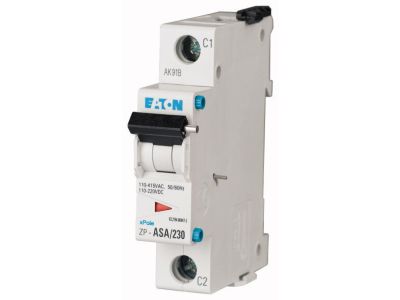

Wyzwalacz wzrostowy Eaton ZP-ASA/230 o numerze katalogowym 248439 to zaawansowany komponent modułowy zaprojektowany do zdalnego wyzwalania wyłączników nadprądowych oraz innych aparatów zabezpieczających. Urządzenie charakteryzuje się wyjątkową uniwersalnością dzięki szerokiemu zakresowi napięć roboczych, obejmującemu od 110V do 415V AC przy częstotliwości 50/60Hz oraz od 110V do 220V DC. Taka charakterystyka pozwala na integrację wyzwalacza w zróżnicowanych systemach sterowania, zarówno prądu przemiennego, jak i stałego.

• Szerokość montażowa: Kompaktowa obudowa o szerokości 17,5 mm (1 jednostka modułowa - 1TE) pozwala na znaczną oszczędność miejsca na szynie DIN.
• Wymiary zatyczki: Standardowy wymiar 45 mm zapewnia pełną kompatybilność z maskownicami większości rozdzielnic niskiego napięcia.
• Zaciski przyłączeniowe: Solidne zaciski o przekroju od 1 mm² do 25 mm² umożliwiają pewne mocowanie przewodów o różnych średnicach, co przekłada się na minimalizację rezystancji zestyku i zwiększenie bezpieczeństwa instalacji.
• Wszechstronność: Możliwość pracy w szerokim spektrum napięć eliminuje konieczność składowania wielu wariantów urządzeń dla różnych poziomów zasilania sterowniczego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Wyzwalacz ZP-ASA/230 spełnia wymagania dotyczące aparatury modułowej niskiego napięcia, co potwierdza jego niezawodność w krytycznych systemach zabezpieczeń. Wysoka jakość materiałów izolacyjnych oraz precyzyjny mechanizm wyzwalający gwarantują długotrwałą eksploatację nawet w wymagających warunkach przemysłowych.

Zastosowanie

Wyzwalacz wzrostowy Eaton znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest kluczowym elementem w systemach bezpieczeństwa, gdzie wymagane jest natychmiastowe, zdalne odłączenie zasilania. Idealnie sprawdza się w:

• Układach przeciwpożarowych wyłączników prądu, umożliwiając odcięcie energii w budynku podczas akcji ratowniczej.
• Systemach automatyki przemysłowej do zdalnego zatrzymania maszyn w sytuacjach awaryjnych.
• Rozdzielnicach głównych i oddziałowych, gdzie wymagana jest koordynacja z systemami nadrzędnymi (np. BMS).

Wskazówki Montażowe

Montaż wyzwalacza ZP-ASA/230 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się po lewej lub prawej stronie kompatybilnego aparatu (np. wyłącznika nadprądowego) za pomocą dedykowanych zatrzasków. Należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zastosowanie odpowiedniej siły przy dokręcaniu zacisków (przekrój 1-25 mm²) zapobiega przegrzewaniu się styków.
• Szyna DIN: Stabilne osadzenie na szynie TS35 zapewnia poprawną współpracę mechaniczną z wyłącznikiem.
• Weryfikacja napięcia: Przed podaniem sygnału sterującego należy upewnić się, że napięcie mieści się w zakresie 110-415V AC lub 110-220V DC.

FAQ

1. Czy wyzwalacz ZP-ASA/230 może pracować z napięciem 24V?
Nie, ten konkretny model jest przeznaczony do pracy w zakresie wysokich napięć sterowniczych (110-415V AC / 110-220V DC). Dla napięcia 24V należy wybrać inny model wyzwalacza z serii ZP.

2. Ile modułów w rozdzielnicy zajmuje to urządzenie?
Wyzwalacz zajmuje dokładnie jeden moduł, co odpowiada szerokości 17,5 mm.

3. Czy urządzenie posiada wskaźnik zadziałania?
Tak, konstrukcja wyzwalaczy Eaton serii ZP zazwyczaj pozwala na wizualną identyfikację stanu pracy poprzez położenie dźwigni lub dedykowane okienko inspekcyjne.
