Wyzwalacz wzrostowy, 110-130VAC/DC, NZM2/3-XA110-130AC/DC | 259760 Eaton

Alternatywny kod produktu: NZM2/3-XA110-130AC/DC

Opis i Kluczowe Cechy

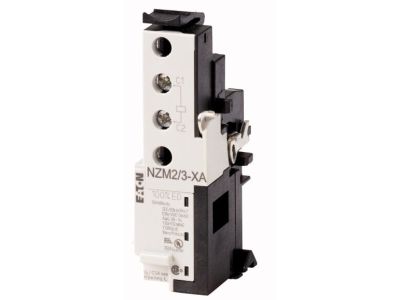

Wyzwalacz wzrostowy (shunt release) NZM2/3-XA110-130AC/DC o indeksie 259760 firmy Eaton to dedykowane akcesorium do wyłączników serii NZM2, N(S)2, NZM3 oraz N(S)3. Przeznaczony do zdalnego wyzwalania wyłącznika po podaniu napięcia 110–130 V AC/DC na cewkę, umożliwia szybkie i bezpieczne odłączenie obwodu z daleka. Kompaktowa budowa modułowa ułatwia montaż w rozdzielnicy.

• Napięcie cewki 110–130 V AC/DC: uniwersalne zasilanie dostosowane zarówno do obwodów prądu przemiennego, jak i stałego – elastyczność w aplikacjach przemysłowych.
• Kompatybilność z wyłącznikami NZM2, N(S)2, NZM3, N(S)3 oraz wersjami -4: jeden model wyzwalacza do wielu serii – uproszczenie logistyki i magazynu.
• Zdalne wyzwalanie (shunt trip): możliwość odłączenia obwodu z przycisku awaryjnego, sygnału PLC lub systemu BMS – wzrost bezpieczeństwa i automatyzacja procesów.
• Modułowa konstrukcja: łatwy montaż w dedykowanym gnieździe wyłącznika bez konieczności demontażu przewodów głównych – oszczędność czasu instalacji.
• Przystosowanie do użytku międzynarodowego: konstrukcja spełniająca wymagania globalnych rynków – uniwersalność zastosowań.

Zgodność z Normami

Wyzwalacz wzrostowy NZM2/3-XA110-130AC/DC posiada certyfikację CE i spełnia wymagania europejskich dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej. Zapewnia to bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyzwalacz wzrostowy przeznaczony jest do zdalnego wyzwalania wyłączników w obwodach energetycznych. Stanowi kluczowy element systemów bezpieczeństwa i automatyki.

• Zdalne odłączanie zasilania z przycisku emergency stop lub sygnału alarmowego – ochrona ludzi i maszyn.
• Integracja z systemami PLC i automatyki przemysłowej do selektywnego wyłączania obciążeń.
• Sterowanie wyłącznikiem w rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej.
• Zabezpieczenie linii technologicznych poprzez szybkie odcięcie napięcia w trybie awaryjnym.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wyłącznika i całej instalacji. Wyzwalacz montuje się w dedykowanym gnieździe w wyłączniku NZM2/N(S)2 lub NZM3/N(S)3 (również w wersjach -4). Przekrój przewodów przyłączeniowych należy dobrać do obciążenia cewki. Moment dokręcania śrub zacisków – według instrukcji producenta. Po zamontowaniu sprawdź działanie poprzez podanie napięcia na cewkę – wyłącznik powinien się wyłączyć.

FAQ

• Jakie jest napięcie zasilania wyzwalacza? Wyzwalacz wzrostowy NZM2/3-XA110-130AC/DC pracuje przy napięciu 110–130 V zarówno AC, jak i DC – uniwersalne rozwiązanie do różnych standardów instalacji.
• Do jakich wyłączników pasuje ten model? Wyzwalacz o indeksie 259760 jest przeznaczony do wyłączników serii NZM2, N(S)2, NZM3, N(S)3 oraz ich wersji z przyrostkiem -4.
• Czy wyzwalacz wymaga zewnętrznego zasilania pomocniczego? Nie – wyzwalacz zasilany jest bezpośrednio z obwodu 110–130 V AC/DC. Po podaniu napięcia na cewkę następuje natychmiastowe wyzwolenie wyłącznika.
