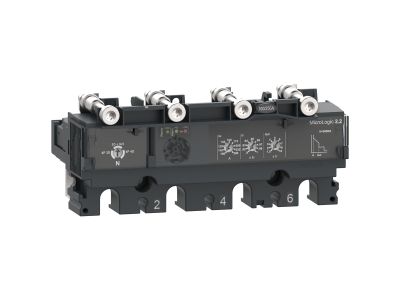

Wyzwalacz TRIP UNIT NSX100 AC 4P4D 40A 2.2 | C1042D040 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny TRIP UNIT NSX100 AC 4P4D 40A 2.2 to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami ComPacT NSX 100/160/250. Cztero-biegunowa konstrukcja zapewnia kompleksową ochronę obwodów elektrycznych poprzez regulowane zabezpieczenia przeciążeniowe (długie opóźnienie), krótkoterminowe (krótkie opóźnienie) oraz bezzwłoczne zabezpieczenie zwarciowe. Zielona dioda LED "Ready" sygnalizuje gotowość urządzenia do pracy.

• 4-biegunowa ochrona (4P4D): Pełna ochrona wszystkich faz obwodu – idealne rozwiązanie dla instalacji, gdzie wymagana jest równomierna ochrona każdego przewodu.
• Regulowane zabezpieczenie przeciążeniowe: Długie opóźnienie pozwala na dostosowanie charakterystyki zabezpieczenia do specyficznych wymagań instalacji, minimalizując ryzyko fałszywych wyzwoleń.
• Regulowane zabezpieczenie krótkoterminowe: Krótkie opóźnienie chroni obwód przed umiarkowanymi przeciążeniami, zapewniając równowagę między ochroną a ciągłością zasilania.
• Bezzwłoczne zabezpieczenie zwarciowe: Natychmiastowe działanie w przypadku zwarcia chroni instalację i podłączone urządzenia przed poważnymi uszkodzeniami.
• Sygnalizacja LED: Zielona dioda "Ready" wskazuje gotowość wyzwalacza do pracy, ułatwiając diagnostykę i monitorowanie stanu urządzenia.

Zgodność z Normami

Wyzwalacz TRIP UNIT NSX100 AC spełnia wymagania obowiązujących norm europejskich dotyczących urządzeń zabezpieczających w instalacjach niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyzwalacz elektroniczny TRIP UNIT NSX100 AC 4P4D 40A 2.2 znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony obwodów elektrycznych.

• Ochrona rozdzielnic niskiego napięcia w budynkach mieszkalnych i komercyjnych.
• Stosowanie w systemach zasilania awaryjnego, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.
• Wyposażenie instalacji przemysłowych, w których występują zmienne obciążenia i wymagana jest regulowana ochrona.
• Kompleksowa ochrona obwodów w budynkach użyteczności publicznej, takich jak szpitale, szkoły czy centra handlowe.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować zgodnie z instrukcją producenta, w odpowiedniej bazie aparatu ComPacT NSX. Przed uruchomieniem należy ustawić parametry zabezpieczeń zgodnie z charakterystyką chronionego obwodu. Regularne przeglądy i testowanie działania są zalecane w celu utrzymania optymalnej ochrony.

FAQ

• Czy wyzwalacz współpracuje z innymi modelami wyłączników niż NSX? Produkt jest dedykowany do współpracy z wyłącznikami ComPacT NSX 100/160/250. Do innych typów wyłączników należy zastosować odpowiedni model wyzwalacza.
• Jakie jest maksymalne natężenie prądu pracy wyzwalacza? Maksymalne natężenie prądu pracy wynosi 40A. Parametr ten jest regulowany w zakresie zabezpieczenia przeciążeniowego.
• Czy wyzwalacz wymaga zewnętrznego zasilania? Nie – wyzwalacz pobiera zasilanie bezpośrednio z obwodu, który chroni, dzięki czemu nie jest wymagane dodatkowe źródło zasilania.
