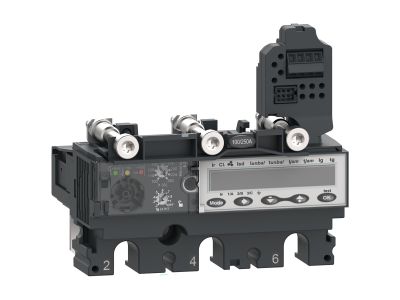

Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A 6.2E | C1036E040 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny TRIP UNIT NSX100 AC 3P3D 40A z modułem MicroLogic 6.2E to zaawansowane rozwiązanie zabezpieczające dla wyłączników ComPacT NSX. Moduł zapewnia kompleksową ochronę instalacji poprzez regulowane zabezpieczenie przeciążeniowe, krótkoterminowe i bezzwłoczne przed zwarciem, a także regulowane zabezpieczenie zwarciowe doziemne. Zielona dioda sygnalizacyjna Ready informuje o gotowości aparatu do pracy, a alarmowe diody LED wskazują na wystąpienie przeciążenia. Kompatybilny z systemem EcoStruxure Power.

• 3-biegunowa konstrukcja 3P3D: Ochrona wszystkich faz obwodu z jednoczesnym monitorowaniem zwarć doziemnych.
• Regulowane zabezpieczenie przeciążeniowe: Długoczasowe zabezpieczenie dostosowywane do charakterystyki obwodu, zapobiega uszkodzeniom izolacji i przewodów.
• Regulowane zabezpieczenie zwarciowe: Obejmuje zabezpieczenie krótkoterminowe i bezzwłoczne, chroniące przed skutkami zwarć.
• Regulowane zabezpieczenie zwarcia doziemnego: Dodatkowa ochrona dla instalacji z uziemieniem.
• Sygnalizacja LED i wyświetlacz: Zielona dioda Ready sygnalizuje gotowość, alarmowe LED wskazują na przeciążenia, a moduł wyświetlacza umożliwia pomiar energii i precyzyjne ustawienia parametrów.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich oraz międzynarodowych dotyczących zabezpieczeń elektrycznych w instalacjach niskiego napięcia. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami IEC 60947-2 i EN 60947-2.

Zastosowanie

Wyzwalacz TRIP UNIT NSX100 z modułem MicroLogic 6.2E znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i systemach zasilania, gdzie wymagana jest precyzyjna ochrona obwodów przed przeciążeniami i zwarciami.

• Ochrona obwodów gałęziowych w rozdzielnicach niskiego napięcia.
• Zastosowanie w systemach zasilania awaryjnego i rezerwowego.
• Instalacje przemysłowe wymagające monitoringu i rejestracji parametrów energetycznych.
• Systemy EcoStruxure Power w połączeniu z bazą ComPacT NSX i modułami PowerTag NSX.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz instaluje się w dedykowanym module ComPacT NSX, zgodnie z dokumentacją techniczną producenta. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczeń oraz sygnalizacji. Ustawienia parametrów należy dostosować do wymagań konkretnej instalacji.

FAQ

• Czy wyzwalacz TRIP UNIT NSX100 współpracuje z innymi modułami? Tak, zaprojektowany do integracji z systemem EcoStruxure Power, w szczególności z bazą ComPacT NSX i modułami PowerTag NSX.
• Jakie funkcje sygnalizacyjne posiada wyzwalacz? Zielona dioda Ready sygnalizuje gotowość aparatu, alarmowe diody LED wskazują na wystąpienie przeciążenia, a moduł wyświetlacza umożliwia odczyt pomiarów energii i ustawień.
• Czy wyzwalacz wymaga dodatkowego zasilania? Wyzwalacz zasilany jest z głównego napięcia obwodu chronionego – nie wymaga dodatkowego zasilania pomocniczego.
