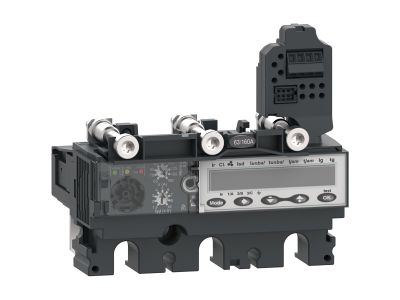

Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A 5.2E | C1035E040 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny TRIP UNIT NSX100 AC 3P3D 40A 5.2E to zaawansowany moduł zabezpieczający przeznaczony do współpracy z wyłącznikami ComPacT NSX 100/160/250. Elektroniczny układ regulacyjny zapewnia precyzyjną ochronę instalacji poprzez dostosowane zabezpieczenie przeciążeniowe o długim czasie działania, regulowane zabezpieczenie krótkoterminowe oraz bezzwłoczne zabezpieczenie zwarciowe. Sygnalizacja stanu pracy za pomocą diod LED (Ready, alarmowe) oraz moduł wyświetlacza ułatwiają monitorowanie parametrów i szybką reakcję w przypadku awarii.

• 3-biegunowy układ 3P3D: Pełna ochrona wszystkich trzech faz z możliwością selektywnego wyłączania w przypadku zwarcia lub przeciążenia.
• Regulowane zabezpieczenie przeciążeniowe: Długie czasy działania zabezpieczają instalację przed uszkodzeniami spowodowanymi długotrwałym przeciążeniem.
• Regulowane zabezpieczenie krótkoterminowe i bezzwłoczne zwarciowe: Natychmiastowa reakcja w przypadku zwarć, minimalizująca ryzyko uszkodzenia podłączonych urządzeń i instalacji.
• Sygnalizacja LED stanu pracy: Zielona dioda Ready wskazuje gotowość urządzenia, diody alarmowe sygnalizują przeciążenia lub zwarcia – szybka identyfikacja problemu.
• Moduł wyświetlacza energii: Precyzyjny pomiar i możliwość konfiguracji parametrów zabezpieczeń – optymalizacja ochrony instalacji.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich i międzynarodowych dla aparatury zabezpieczającej, w tym normy dotyczące ochrony przed zwarciami i przeciążeniami. Produkt posiada oznaczenie CE i jest kompatybilny z systemami zarządzania energią zgodnymi z architekturą EcoStruxure Power.

Zastosowanie

Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A 5.2E przeznaczony jest do zastosowań wymagających wysokiego poziomu ochrony instalacji elektrycznych w budynkach użyteczności publicznej, zakładach przemysłowych oraz w systemach energetycznych.

• Ochrona rozdzielnic niskiego napięcia w budynkach biurowych i przemysłowych – selektywne wyłączanie w przypadku awarii.
• Zastosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądotwórczych – precyzyjna ochrona przed zwarciami.
• Instalacje przemysłowe o wysokim zapotrzebowaniu na energię – regulowane zabezpieczenia dostosowane do specyfiki obciążenia.
• Systemy monitoringu energii (np. PowerTag NSX) – integracja z rozwiązaniami EcoStruxure Power dla pełnej kontroli nad zużyciem energii.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Wyzwalacz montuje się w dedykowanym gnieździe na płycie czołowej wyłącznika, a następnie konfiguruje parametry zabezpieczeń zgodnie z wymaganiami instalacji. Po montażu przeprowadzić test funkcjonalny, aby potwierdzić poprawność działania. Regularne przeglądy i kalibracja parametrów są zalecane w celu utrzymania optymalnej ochrony.

FAQ

• Czy wyzwalacz współpracuje z innymi modelami wyłączników niż ComPacT NSX? Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A 5.2E jest przeznaczony wyłącznie do współpracy z wyłącznikami ComPacT NSX 100/160/250. Inne modele mogą wymagać innych typów wyzwalaczy.
• Jakie parametry można regulować w module 5.2E? Moduł pozwala na regulację zabezpieczeń przeciążeniowych (długi czas działania), zabezpieczeń krótkoterminowych (średni czas) oraz zabezpieczeń zwarciowych (bezzwłocznych). Dokładne zakresy regulacji zależą od wersji oprogramowania i dokumentacji technicznej.
• Czy wyzwalacz posiada funkcję komunikacji z systemami monitoringu? Tak, moduł wyświetlacza umożliwia pomiar energii, a w połączeniu z systemem PowerTag NSX i architekturą EcoStruxure Power zapewnia zdalny monitoring parametrów instalacji.
