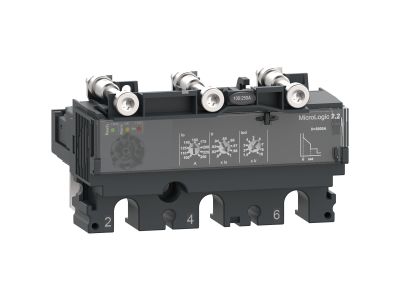

Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A 2.2 | C1032D040 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny TRIP UNIT NSX100 AC 3P3D 40A to zaawansowany moduł zabezpieczający przeznaczony do współpracy z wyłącznikami ComPacT NSX 100. Zapewnia precyzyjną ochronę obwodów 3-biegunowych, oferując regulowane zabezpieczenie przeciążeniowe, krótkozwłoczne i bezzwłoczne zabezpieczenie przed zwarciem. Sygnalizacja stanu pracy za pomocą diod LED ułatwia diagnostykę i szybkie podejmowanie decyzji serwisowych.

• Regulowane zabezpieczenie przeciążeniowe: Dostosowywanie charakterystyki czasowo-prądowej do wymagań chronionego obwodu, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Regulowane zabezpieczenie zwarciowe (krótkotrwałe i bezzwłoczne): Możliwość dostrojenia parametrów do warunków instalacji, co zwiększa niezawodność zabezpieczanych układów.
• Sygnalizacja LED stanu pracy: Zielona dioda Ready sygnalizuje gotowość urządzenia, a alarmowe diody LED informują o wystąpieniu przeciążenia – ułatwia to monitorowanie i konserwację.
• Kompatybilność z wyłącznikami ComPacT NSX 100: Zapewnia pełną współpracę z dedykowanymi aparatami rozdzielczymi, gwarantując spójność systemu zabezpieczeń.
• Wysoce precyzyjna ochrona 3-biegunowa: Równomierne zabezpieczenie wszystkich faz, minimalizujące ryzyko uszkodzeń sprzętu i awarii instalacji.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dla aparatury elektrycznej niskiego napięcia oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności dla systemów zabezpieczeń elektrycznych.

Zastosowanie

Wyzwalacz TRIP UNIT NSX100 AC 3P3D 40A znajduje zastosowanie w instalacjach wymagających zaawansowanej ochrony przeciwporażeniowej i przeciwzwarciowej, szczególnie w obiektach przemysłowych, budynkach użyteczności publicznej oraz systemach rozdzielczych.

• Ochrona obwodów 3-fazowych w rozdzielnicach głównych i tablicach sterowniczych.
• Zabezpieczenie linii zasilających silniki, transformatory i inne odbiorniki o średnim poborze mocy.
• Instalacje wymagające regulowanych parametrów zabezpieczeń – np. w systemach zasilania awaryjnego lub układach o zmiennym obciążeniu.
• Współpraca z systemami monitoringu i zarządzania energią – dzięki sygnalizacji LED ułatwia integrację z systemami BMS (Building Management System).

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX 100. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że wyłącznik jest w położeniu "wyłączony". Parametry zabezpieczeń (prąd przeciążeniowy, czasy zwarciowe) należy dostosować do wymogów chronionego obwodu – szczegółowe ustawienia znajdują się w instrukcji producenta. Po montażu przeprowadzić testy działania zgodnie z procedurami odbiorowymi.

FAQ

• Czy wyzwalacz współpracuje z innymi modelami wyłączników niż ComPacT NSX 100? Produkt jest dedykowany do współpracy z wyłącznikami ComPacT NSX 100 i nie jest kompatybilny z innymi seriami aparatury rozdzielczej.
• Jakie parametry można regulować w tym wyzwalaczu? Wyzwalacz umożliwia regulację zabezpieczenia przeciążeniowego oraz dwóch poziomów zabezpieczenia zwarciowego (krótkotrwałego i bezzwłocznego), co pozwala na precyzyjne dostrojenie ochrony do konkretnych warunków instalacji.
• Czy wyzwalacz posiada funkcję samoczynnego resetu po zadziałaniu? Nie – po zadziałaniu zabezpieczenia konieczna jest manualna reaktywacja wyłącznika przez obsługę.
