Wyzwalacz TRIP UNIT NSX100 AC 3P3D 100A 6.2E | C1036E100 Schneider Electric

Opis i Kluczowe Cechy

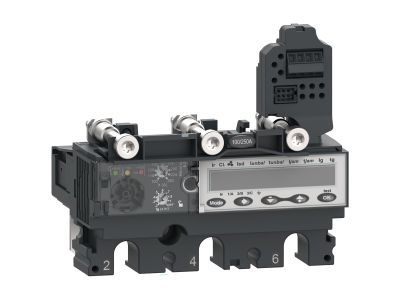

Wyzwalacz elektroniczny MicroLogic 6.2E (nazwa handlowa TRIP UNIT) to zaawansowany moduł 3-biegunowy 3d zaprojektowany do współpracy z wyłącznikami ComPacT NSX 100/160/250. Zapewnia precyzyjną ochronę obwodów niskiego napięcia poprzez regulowane zabezpieczenia przeciążeniowe, krótkoterminowe i zwarciowe, w tym regulowane zabezpieczenie przed zwarciem doziemnym. Posiada wbudowany moduł wyświetlacza do pomiaru energii oraz sygnalizację LED stanu pracy.

• Regulowane zabezpieczenie przeciążeniowe: Długie czasy działania dostosowywane do charakterystyki chronionego obwodu, zapewniające selektywność zabezpieczeń.
• Regulowane zabezpieczenie krótkoterminowe i bezzwłoczne: Ochrona przed zwarciem z możliwością dostosowania progu zadziałania do wymagań instalacji.
• Regulowane zabezpieczenie przed zwarciem doziemnym: Dodatkowa warstwa ochrony dla systemów, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa.
• Moduł wyświetlacza z pomiarem energii: Precyzyjne monitorowanie zużycia energii oraz możliwość konfiguracji parametrów ochronnych.
• Sygnalizacja LED stanu pracy: Zielona dioda Ready informuje o gotowości wyłącznika, diody alarmowe sygnalizują przeciążenia.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dla aparatury modułowej niskiego napięcia, w tym normy dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada oznakowanie CE i jest zintegrowany z systemem EcoStruxure Power.

Zastosowanie

Wyzwalacz MicroLogic 6.2E znajduje zastosowanie w instalacjach przemysłowych, budynkowych i energetycznych, gdzie wymagana jest precyzyjna ochrona obwodów i możliwość monitorowania parametrów energetycznych.

• Ochrona obwodów w rozdzielnicach niskiego napięcia z wyłącznikami ComPacT NSX 100/160/250.
• Instalacje wymagające selektywnego działania zabezpieczeń i monitorowania zużycia energii.
• Systemy, gdzie konieczne jest regulowane zabezpieczenie przed zwarciem doziemnym.
• Obiekty przemysłowe i komercyjne zintegrowane z systemem EcoStruxure Power.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX. Przed rozpoczęciem prac należy odłączyć napięcie zasilające rozdzielnicę. Moduł należy zamontować w dedykowanym gnieździe wyzwalacza wyłącznika, zgodnie z oznaczeniami na obudowie. Po montażu należy przeprowadzić testy funkcjonalne i sprawdzić poprawność ustawień zabezpieczeń w trybie serwisowym.

FAQ

• Czy wyzwalacz współpracuje z innymi modelami wyłączników niż NSX 100/160/250? Tak, wyzwalacz MicroLogic 6.2E jest kompatybilny z wyłącznikami ComPacT NSX 100, 160 i 250.
• Czy wyzwalacz wymaga zewnętrznego zasilania? Tak, wyzwalacz wymaga zasilania napięciem 24V DC do poprawnego funkcjonowania modułów pomiarowych i sterujących.
• Jakie są dostępne zakresy regulacji zabezpieczeń? Dokładne zakresy regulacji nie zostały podane w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej wyłącznika ComPacT NSX.
