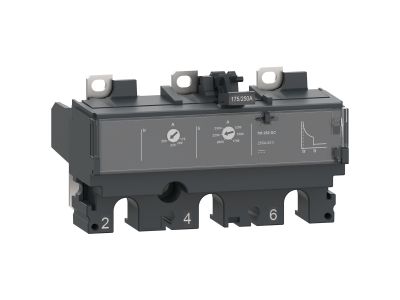

Wyzwalacz termomagnetyczny Compact NSX TMD do wyłącznika ComPacT NSX100 | C103TM100D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX TMD przeznaczony do współpracy z wyłącznikami ComPacT NSX100 to kluczowy element zabezpieczający instalacje prądu stałego (DC) przed skutkami zwarć i przeciążeń. Wyzwalacz oferuje regulowane zabezpieczenie termiczne (przeciążeniowe) oraz stałe zabezpieczenie magnetyczne (przed zwarciem), co gwarantuje kompleksową ochronę obwodów zasilających.

• Zabezpieczenie termiczne (przeciążeniowe): Regulowane ustawienia pozwalają dopasować czułość ochrony do wymagań konkretnej instalacji DC, minimalizując ryzyko uszkodzeń przewodów i odbiorników.
• Stałe zabezpieczenie magnetyczne (przed zwarciem): Natychmiastowe działanie w przypadku zwarcia chroni zarówno instalację, jak i podłączone urządzenia przed destrukcyjnymi skutkami nadprądów.
• Prąd znamionowy 100A: Kompatybilny z wyłącznikami ComPacT NSX100, zapewnia odpowiednią zdolność wyłączania dla obwodów DC o średnich obciążeniach.
• 3-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich faz obwodu, co jest niezbędne w systemach trójfazowych prądu stałego.
• Kompatybilność z ComPacT NSX100: Precyzyjne dopasowanie konstrukcyjne i elektryczne gwarantuje bezawaryjną współpracę z dedykowanym wyłącznikiem, eliminując ryzyko błędów montażowych.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dla aparatury łączeniowej i zabezpieczającej w instalacjach prądu stałego. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami VDE i IEC dotyczącymi ochrony przed zwarciami i przeciążeniami.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX TMD przeznaczony jest do stosowania w systemach dystrybucji prądu stałego, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Instalacje fotowoltaiczne (PV) – ochrona obwodów DC między panelami a falownikiem.
• Systemy zasilania awaryjnego (UPS) – zabezpieczenie obwodów baterii i odbiorników krytycznych.
• Przemysłowe sieci DC – ochrona napędów, zasilaczy i innych urządzeń pobierających prąd stały.
• Magazyny energii i systemy gromadzenia – zabezpieczenie obwodów ładowania i rozładowania.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX100. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie DC i upewnić się, że układ nie jest pod napięciem. Wyzwalacz należy zamontować w dedykowanym gnieździe wyłącznika, zachowując odpowiednią kolejność podłączania przewodów zgodnie z oznaczeniami. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych układu zabezpieczającego pod nadzorem osoby uprawnionej.

FAQ

• Czy wyzwalacz wymaga dodatkowej regulacji? Tak, zabezpieczenie termiczne jest regulowane i powinno zostać dostosowane do charakterystyki chronionego obwodu na podstawie dokumentacji technicznej.
• Jaki jest zakres regulacji prądu termicznego? Dokładny zakres nie został podany w danych produktu – należy zapoznać się z dokumentacją techniczną wyłącznika ComPacT NSX100.
• Czy wyzwalacz współpracuje z innymi wyłącznikami niż ComPacT NSX100? Wyzwalacz jest dedykowany wyłącznikom ComPacT NSX100 i nie jest kompatybilny z innymi seriami wyłączników.
