Wyzwalacz termomagnetyczny Compact NSX 250DC - NSX250 DC 4P | C254TM250D Schneider Electric

Opis i Kluczowe Cechy

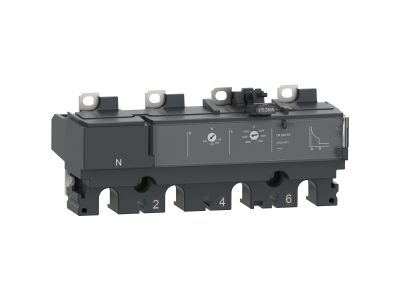

Wyzwalacz termomagnetyczny Compact NSX 250DC w wersji 4-biegunowej (NSX250 DC 4P) to zaawansowane zabezpieczenie przeznaczone do współpracy z wyłącznikami ComPacT NSX 250. Zaprojektowany z myślą o aplikacjach prądu stałego, zapewnia kompleksową ochronę instalacji przed przeciążeniami i zwarciami. Regulowane zabezpieczenie termiczne pozwala na precyzyjne dostosowanie parametrów do wymagań instalacji, natomiast stałe zabezpieczenie magnetyczne reaguje natychmiastowo przy zwarciu.

• Zabezpieczenie termiczne regulowane: Ochrona przed przeciążeniami z możliwością kalibracji prądu znamionowego – idealne dla instalacji o zmiennym obciążeniu.
• Stałe zabezpieczenie magnetyczne: Natychmiastowa reakcja przy zwarciu, minimalizująca ryzyko uszkodzeń urządzeń i pożaru.
• 4-biegunowa konstrukcja: Pełna ochrona wszystkich faz prądu stałego, zapewniająca równomierne rozłożenie obciążenia.
• Prąd znamionowy 250A: Wysoka wytrzymałość prądowa, odpowiednia dla średnich i dużych instalacji DC.
• Napięcie robocze 750VDC: Szeroki zakres napięć roboczych, kompatybilny z aplikacjami przemysłowymi i morskimi.

Zgodność z Normami

Wyzwalacz spełnia wymagania normy międzynarodowej IEC 60947, a także posiada certyfikacje CCC i EAC. Przeznaczony do stosowania w instalacjach zgodnych ze specyfikacjami morskimi, co potwierdza jego uniwersalność i wysoką jakość wykonania.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 250DC idealnie sprawdza się w aplikacjach wymagających niezawodnej ochrony obwodów prądu stałego.

• Ochrona obwodów w instalacjach fotowoltaicznych (DC) – zabezpieczenie paneli, falowników i akumulatorów.
• Zasilacze UPS i systemy zasilania awaryjnego – ochrona przed przeciążeniami i zwarciami w obwodach krytycznych.
• Przemysłowe instalacje DC – maszyny, napędy, układy sterowania wymagające precyzyjnej ochrony.
• Systemy magazynowania energii – zabezpieczenie akumulatorów i falowników w instalacjach off-grid.
• Aplikacje morskie i offshore – odporność na warunki środowiskowe i wysokie napięcia robocze.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Wyzwalacz należy zainstalować w dedykowanym gnieździe wyłącznika ComPacT NSX 250, zgodnie z dokumentacją techniczną producenta. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych, w tym weryfikację nastawy zabezpieczenia termicznego oraz działania zabezpieczenia magnetycznego. Regularna konserwacja i przeglądy techniczne gwarantują długotrwałą niezawodność działania.

FAQ

• Czy wyzwalacz może być stosowany w instalacjach prądu przemiennego (AC)? Nie – wyzwalacz Compact NSX 250DC został zaprojektowany wyłącznie do pracy z prądem stałym (DC). Do instalacji AC należy stosować dedykowane wyzwalacze termomagnetyczne.
• Jakie są zalecane nastawy zabezpieczenia termicznego? Dokładne nastawy zabezpieczenia termicznego powinny być określane indywidualnie dla każdej instalacji i zależą od charakterystyki obciążenia. Zaleca się konsultację z dokumentacją techniczną wyłącznika NSX 250.
• Czy wyzwalacz wymaga dodatkowych akcesoriów do montażu? Tak – wyzwalacz należy zainstalować w dedykowanym gnieździe wyłącznika ComPacT NSX 250. Do pełnej integracji konieczne jest zastosowanie odpowiedniego osprzętu zgodnego z dokumentacją techniczną.
