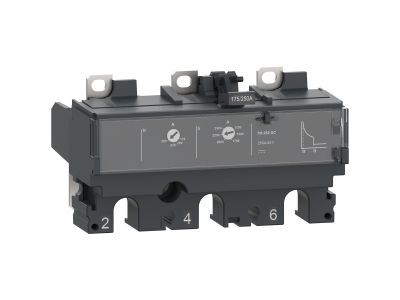

Wyzwalacz termomagnetyczny Compact NSX 250DC - NSX250 DC 3P | C253TM250D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 250DC – NSX250 DC 3P to 3-biegunowe urządzenie zabezpieczające dedykowane do wyłączników ComPacT NSX 250DC. Przeznaczone do ochrony obwodów prądu stałego (DC) o maksymalnym obciążeniu 250A, zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Regulowane zabezpieczenie termiczne dostosowywane jest do indywidualnych potrzeb instalacji, natomiast stałe zabezpieczenie magnetyczne reaguje błyskawicznie w przypadku zwarcia.

• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz w obwodzie DC, eliminująca ryzyko nierównomiernego obciążenia.
• Maksymalne obciążenie 250A: Odpowiedni do średnich i dużych instalacji DC, np. w systemach fotowoltaicznych, ładowarkach przemysłowych lub magazynach energii.
• Regulowane zabezpieczenie termiczne: Możliwość dostosowania progu wyzwolenia do charakterystyki chronionego obwodu, zwiększająca elastyczność i precyzję ochrony.
• Stałe zabezpieczenie magnetyczne: Szybka reakcja na zwarcia, minimalizująca ryzyko uszkodzeń kabli, aparatury i pożaru.
• Kompatybilność z Compact NSX 250DC: Zapewnia płynne działanie i pełną integrację z systemami dystrybucji prądu stałego.

Zgodność z Normami

Wyzwalacz spełnia wymogi norm europejskich dotyczących bezpieczeństwa i ochrony obwodów DC. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Kompatybilność z wyłącznikami ComPacT NSX 250DC potwierdzona jest przez producenta w dokumentacji technicznej.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 250DC – NSX250 DC 3P znajduje zastosowanie w systemach dystrybucji prądu stałego, gdzie wymagana jest precyzyjna i niezawodna ochrona przed przeciążeniami oraz zwarciami.

• Systemy fotowoltaiczne – zabezpieczenie obwodów DC między panelami a falownikiem.
• Ładowarki przemysłowe – ochrona kabli i urządzeń podczas ładowania akumulatorów lub baterii.
• Magazyny energii – zabezpieczenie obwodów DC w układach magazynowania energii.
• Stacje ładowania pojazdów elektrycznych – ochrona obwodów zasilających stacje ładowania DC.
• Przemysłowe instalacje DC – zasilanie maszyn i urządzeń wymagających stabilnego prądu stałego.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika Compact NSX 250DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyzwalacz montuje się bezpośrednio do wyłącznika, a następnie kalibruje próg zabezpieczenia termicznego zgodnie z wymaganiami instalacji. Po montażu należy przeprowadzić testy działania układu zabezpieczającego, weryfikując poprawność reakcji na przeciążenie i zwarcie.

FAQ

• Czy wyzwalacz można stosować w obwodach AC (prąd przemienny)? Nie, wyzwalacz jest dedykowany wyłącznie do ochrony obwodów DC (prąd stały). Do ochrony obwodów AC należy użyć odpowiedniego wyzwalacza termomagnetycznego dla prądu przemiennego.
• Jakie jest napięcie znamionowe wyzwalacza? Napięcie znamionowe nie zostało określone w dostępnych danych. Sprawdź dokumentację techniczną wyłącznika Compact NSX 250DC lub kartę katalogową produktu.
• Czy wyzwalacz posiada certyfikaty branżowe? Tak, wyzwalacz spełnia wymogi norm europejskich i posiada oznaczenie CE. Kompatybilność z wyłącznikami ComPacT NSX 250DC potwierdzona jest przez producenta.
