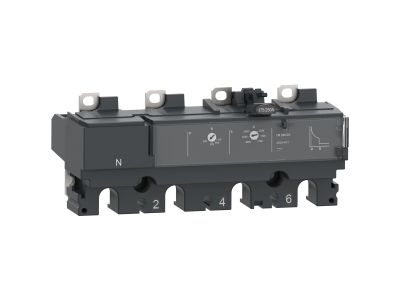

Wyzwalacz termomagnetyczny Compact NSX 200DC - NSX250 DC 4P | C254TM200D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 200DC 4-biegunowy to zaawansowane rozwiązanie zabezpieczające dedykowane do współpracy z wyłącznikami ComPacT NSX 250DC. Przeznaczony do aplikacji prądu stałego, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Regulowane zabezpieczenie termiczne oraz stałe zabezpieczenie magnetyczne gwarantują precyzyjne działanie w instalacjach DC.

• Regulowane zabezpieczenie termiczne: Możliwość dostosowania progu zadziałania do specyficznych wymagań aplikacji – minimalizuje ryzyko nieuzasadnionego wyłączenia przy chwilowych przeciążeniach.
• Stałe zabezpieczenie magnetyczne: Szybkie odcięcie zasilania w przypadku zwarcia, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.
• Prąd znamionowy 200A: Wysoka obciążalność prądowa, odpowiednia do zasilania silnych odbiorników w instalacjach DC.
• Napięcie robocze 750VDC: Przeznaczony do pracy w układach wysokiego napięcia stałego – typowe dla aplikacji przemysłowych, energetycznych i morskich.
• 4-biegunowa konstrukcja: Kompatybilność z 4-biegunowymi wyłącznikami ComPacT NSX 250DC, zapewniająca pełną ochronę wszystkich faz w obwodzie.

Zgodność z Normami

Wyzwalacz Compact NSX 200DC spełnia wymagania normy IEC 60947, posiada certyfikację CCC oraz EAC, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Dodatkowo spełnia specyfikacje morskie, co umożliwia zastosowanie w okrętowych instalacjach elektrycznych.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 200DC 4P przeznaczony jest do ochrony instalacji prądu stałego w wymagających środowiskach przemysłowych, energetycznych i morskich.

• Instalacje fotowoltaiczne – zabezpieczenie falowników i akumulatorów przed przeciążeniem i zwarciem.
• Systemy zasilania awaryjnego (UPS) – ochrona baterii i obwodów DC przed uszkodzeniami.
• Stacje ładowania pojazdów elektrycznych – precyzyjne zabezpieczenie obwodów ładowania prądem stałym.
• Sieci energetyczne DC – zabezpieczenie linii przesyłowych i rozdzielnic prądu stałego.
• Okrętowe instalacje elektryczne – zgodność ze specyfikacjami morskimi gwarantuje niezawodność w trudnych warunkach.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyzwalacz należy zainstalować w odpowiednim wyłączniku ComPacT NSX 250DC zgodnie z instrukcją producenta, dbając o prawidłowe podłączenie przewodów i moment dokręcania. Zaleca się przeprowadzenie testów funkcjonalnych po montażu w celu weryfikacji poprawności działania zabezpieczeń.

FAQ

• Czy wyzwalacz można stosować w instalacjach prądu przemiennego? Nie – wyzwalacz Compact NSX 200DC jest przeznaczony wyłącznie do pracy z prądem stałym (DC). Do instalacji AC należy stosować odpowiednie wyzwalacze dedykowane prądowi przemiennemu.
• Jaka jest maksymalna temperatura pracy wyzwalacza? Dokładne parametry temperaturowe nie zostały podane w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną producenta przed montażem.
• Czy wyzwalacz posiada certyfikację do zastosowań okrętowych? Tak – produkt spełnia specyfikacje morskie, co potwierdza jego przydatność do instalacji okrętowych.
