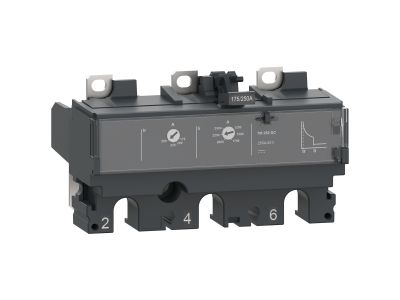

Wyzwalacz termomagnetyczny Compact NSX 200DC - NSX250 DC 3P | C253TM200D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 200DC przeznaczony do współpracy z trójbiegunowymi wyłącznikami ComPacT NSX 250DC to kluczowy element zabezpieczający instalacje prądu stałego. Regulowane zabezpieczenie termiczne chroni przed przeciążeniem, natomiast stałe zabezpieczenie magnetyczne reaguje na zwarcia, zapewniając kompleksową ochronę obwodów.

• Regulowane zabezpieczenie termiczne: Dostosowywalne do wymagań aplikacji – minimalizuje ryzyko uszkodzeń instalacji spowodowanych długotrwałym przeciążeniem.
• Stałe zabezpieczenie magnetyczne: Szybka reakcja na zwarcia, ogranicza skutki zwarć i chroni podłączone urządzenia oraz przewody przed uszkodzeniem.
• Prąd znamionowy 200A: Idealny do zastosowań wymagających wysokiego prądu stałego, w tym w systemach energetycznych i przemysłowych.
• Napięcie robocze 750VDC: Kompatybilny z wysokonapięciowymi instalacjami prądu stałego, spełniający wymagania aplikacji morskich.
• Trójbiegunowa konstrukcja 3P: Zapewnia równomierne zabezpieczenie wszystkich faz, co jest krytyczne dla stabilności sieci DC.

Zgodność z Normami

Wyzwalacz Compact NSX 200DC spełnia wymagania normy IEC 60947, posiada certyfikację CCC i EAC oraz spełnia specyfikacje morskie. Zgodność z międzynarodowymi standardami gwarantuje niezawodność i bezpieczeństwo stosowania w różnorodnych aplikacjach.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 200DC przeznaczony jest do zabezpieczania instalacji prądu stałego w kluczowych obszarach, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Instalacje przemysłowe zasilane prądem stałym – ochrona falowników, prostowników i akumulatorów.
• Systemy energetyki odnawialnej – zabezpieczanie obwodów fotowoltaicznych i magazynów energii.
• Aplikacje morskie i offshore – odporność na trudne warunki środowiskowe i wysokie napięcia.
• Sieci telekomunikacyjne i centra danych – ochrona wrażliwych urządzeń przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta oraz normami bezpieczeństwa. Wszelkie prace muszą być wykonywane przy odłączonym napięciu. Wyzwalacz montuje się bezpośrednio na wyłączniku ComPacT NSX 250DC, upewniając się o poprawnym dokręceniu połączeń. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując działanie zabezpieczeń termicznych i magnetycznych.

FAQ

• Czy wyzwalacz można stosować z innymi modelami wyłączników? Wyzwalacz Compact NSX 200DC jest dedykowany do współpracy z wyłącznikami ComPacT NSX 250DC i nie jest kompatybilny z innymi modelami.
• Jakie jest napięcie robocze wyzwalacza? Napięcie robocze wynosi 750VDC, co pozwala na stosowanie w instalacjach wysokonapięciowych prądu stałego.
• Czy wyzwalacz posiada certyfikaty do zastosowań morskich? Tak, wyzwalacz spełnia specyfikacje morskie, co potwierdza jego przydatność w aplikacjach offshore i na statkach.
