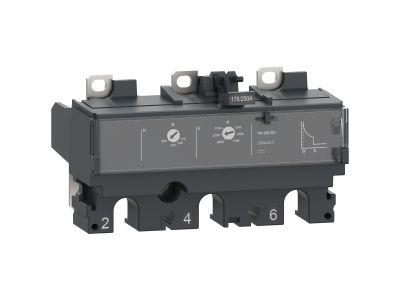

Wyzwalacz termomagnetyczny Compact NSX 160 DC | C163TM160D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 160 DC to zaawansowane zabezpieczenie 3-biegunowe, dedykowane do współpracy z wyłącznikami ComPacT NSX 160DC. Zaprojektowany do pracy z prądem stałym (DC) o napięciu roboczym do 750V, oferuje regulowane zabezpieczenie termiczne przeciw przeciążeniom oraz stałe zabezpieczenie magnetyczne przeciw zwarciom. Idealny do aplikacji wymagających wysokiej niezawodności i precyzji zabezpieczeń.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz instalacji prądu stałego, eliminując ryzyko nierównomiernego obciążenia.
• Regulowane zabezpieczenie termiczne: Pozwala dostosować próg wyłączania do specyficznych warunków pracy, chroniąc instalację przed długotrwałym przeciążeniem.
• Stałe zabezpieczenie magnetyczne przeciw zwarciom: Gwarantuje natychmiastowe wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• Napięcie robocze 750VDC: Przystosowany do pracy w instalacjach wysokonapięciowych prądu stałego, stosowanych w energetyce, transporcie i przemyśle.
• Kompatybilność z ComPacT NSX 160DC: Zapewnia pełną integrację z systemami rozdzielczymi Schneider Electric, gwarantując bezproblemową instalację i eksploatację.

Zgodność z Normami

Wyzwalacz spełnia wymagania międzynarodowych norm bezpieczeństwa IEC 60947, posiada certyfikaty CCC, EAC oraz jest zgodny ze specyfikacjami morskimi. Oznacza to pełną kompatybilność z globalnymi standardami i wymogami przemysłowymi.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 160 DC znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwprzeciążeniowej i przeciwzwarciowej w układach prądu stałego.

• Elektroenergetyka – zabezpieczenie obwodów zasilania prądu stałego w stacjach transformatorowych i sieciach dystrybucyjnych.
• Transport – ochrona obwodów trakcyjnych w pojazdach szynowych i elektrycznych układach napędowych.
• Przemysł – zabezpieczenie falowników, napędów DC i systemów magazynowania energii (baterie, superkondensatory).
• Energetyka odnawialna – ochrona obwodów w instalacjach fotowoltaicznych i systemach magazynowania energii z ogniwami litowo-jonowymi.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX 160DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji DC. Wyzwalacz montuje się bezpośrednio w gnieździe wyłącznika, a jego parametry (prąd znamionowy, nastawy) należy dostosować do wymagań instalacji. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczeń termicznego i magnetycznego. Regularnie sprawdzaj stan mechaniczny i elektryczny wyzwalacza, szczególnie w środowiskach o podwyższonej wilgotności lub zapyleniu.

FAQ

• Czy wyzwalacz Compact NSX 160 DC współpracuje z innymi modelami wyłączników? Wyzwalacz jest kompatybilny wyłącznie z wyłącznikami ComPacT NSX 160DC – nie należy stosować go z innymi seriami wyłączników.
• Jakie jest napięcie robocze wyzwalacza? Napięcie robocze wynosi 750VDC, co pozwala na stosowanie w instalacjach wysokonapięciowych prądu stałego.
• Czy wyzwalacz posiada certyfikaty morskie? Tak, wyzwalacz spełnia specyfikacje morskie, co umożliwia jego stosowanie w aplikacjach okrętowych i offshore.
