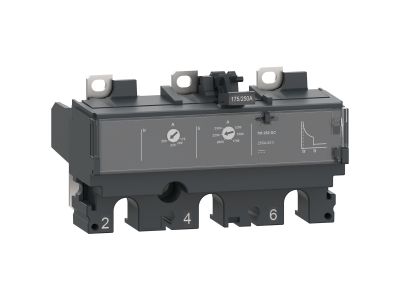

Wyzwalacz termomagnetyczny Compact NSX 125 DC | C163TM125D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 125 DC to wyspecjalizowane zabezpieczenie elektryczne przeznaczone do współpracy z wyłącznikami ComPacT NSX 125DC. Zaprojektowany do pracy w obwodach prądu stałego, zapewnia ochronę przed przeciążeniami i zwarciami dzięki regulowanemu zabezpieczeniu termicznemu oraz stałemu zabezpieczeniu magnetycznemu.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu DC, minimalizując ryzyko awarii w instalacjach wysokiego napięcia.
• Regulowane zabezpieczenie termiczne: Pozwala na precyzyjne dostrojenie do charakterystyki obwodu, chroniąc urządzenia przed uszkodzeniami spowodowanymi długotrwałym przeciążeniem.
• Stałe zabezpieczenie magnetyczne: Natychmiastowe reagowanie na zwarcia, eliminując zagrożenie pożarowe i ochraniając instalację przed skutkami zwarć łukowych.
• Prąd znamionowy 160A: Wysoka obciążalność prądowa, odpowiednia do zasilania mocnych odbiorników DC w przemysłowych i energetycznych aplikacjach.
• Napięcie robocze 750VDC: Kompatybilny z instalacjami o wysokim napięciu stałym, typowy dla systemów fotowoltaicznych, magazynów energii i aplikacji morskich.

Zgodność z Normami

Wyzwalacz spełnia międzynarodowe standardy bezpieczeństwa elektrycznego, posiadając certyfikację zgodnie z normą IEC 60947 oraz dodatkowe atesty CCC i EAC. Zapewnia zgodność z wymaganiami specyfikacji morskich, co potwierdza jego gotowość do stosowania w trudnych warunkach przemysłowych i transportowych.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 125 DC znajduje zastosowanie w szerokim zakresie aplikacji wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu.

• Instalacje fotowoltaiczne – zabezpieczenie stringów oraz falowników.
• Magazyny energii – ochrona baterii i systemów zasilania awaryjnego.
• Przemysłowe układy napędowe DC – zabezpieczenie silników i przekształtników.
• Aplikacje morskie i offshore – odporność na trudne warunki środowiskowe i wibracje.
• Systemy zasilania awaryjnego i UPS – niezawodna ochrona krytycznych obwodów.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX 125DC. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że wszystkie parametry obwodu (prąd, napięcie, charakterystyka obciążenia) są zgodne z parametrami wyzwalacza. Należy zachować odpowiednią kolejność faz oraz właściwe momenty dokręcenia połączeń. Po montażu przeprowadzić testy funkcjonalne zabezpieczeń termicznych i magnetycznych.

FAQ

• Czy wyzwalacz może być stosowany z innymi typami wyłączników niż ComPacT NSX 125DC? Wyzwalacz jest przeznaczony wyłącznie do współpracy z wyłącznikami ComPacT NSX 125DC. Niezastosowanie się do tej specyfikacji może prowadzić do nieskutecznej ochrony obwodu.
• Jakie są zakresy regulacji zabezpieczenia termicznego? Dokładny zakres regulacji nie został podany w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej dostępnej u producenta.
• Czy wyzwalacz posiada zabezpieczenie przed zwarciem łukowym? Stałe zabezpieczenie magnetyczne reaguje na zwarcia z bardzo krótkim czasem odpowiedzi, co minimalizuje ryzyko powstania łuku elektrycznego i związanych z nim zagrożeń.
