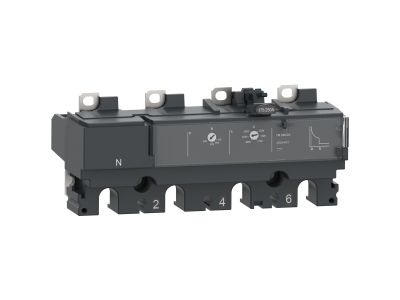

Wyzwalacz termomagnetyczny Compact NSX 100DC - NSX100 DC 4P | C104TM100D Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny Compact NSX 100DC przeznaczony do współpracy z wyłącznikami ComPacT NSX 100DC to wysokowydajne rozwiązanie zabezpieczające instalacje prądu stałego (DC). Zapewnia ochronę przed przeciążeniami dzięki regulowanemu zabezpieczeniu termicznemu oraz przed zwarciami dzięki stałemu zabezpieczeniu magnetycznemu. Napięcie robocze do 750VDC i prąd znamionowy 100A czynią go niezawodnym wyborem dla aplikacji przemysłowych, energetycznych i morskich.

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz w układzie DC, eliminując ryzyko niesymetrycznych zwarć.
• Regulowane zabezpieczenie termiczne: Możliwość dostosowania progu zadziałania do charakterystyki chronionego obwodu, zwiększająca precyzję ochrony.
• Stałe zabezpieczenie magnetyczne przed zwarciem: Szybkie odcięcie zasilania w przypadku zwarcia, chroniąc instalację i odbiorniki.
• Prąd znamionowy 100A: Wysoka obciążalność prądowa, odpowiednia do zabezpieczania kluczowych obwodów w instalacjach przemysłowych.
• Napięcie robocze 750VDC: Kompatybilny z wysokonapięciowymi systemami prądu stałego, w tym aplikacjami energetycznymi i morskimi.

Zgodność z Normami

Wyzwalacz Compact NSX 100DC spełnia wymogi międzynarodowych standardów bezpieczeństwa i jakości, w tym normy IEC 60947, oraz posiada certyfikację CCC, EAC i specyfikacje morskie. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wyzwalacz termomagnetyczny Compact NSX 100DC dedykowany jest do zastosowań wymagających niezawodnej ochrony obwodów prądu stałego o wysokich parametrach.

• Instalacje fotowoltaiczne – zabezpieczenie obwodów DC przed przeciążeniami i zwarciami.
• Systemy magazynowania energii – ochrona akumulatorów i przetwornic w układach hybrydowych.
• Aplikacje przemysłowe – zabezpieczenie obwodów napędowych i sterowniczych o wysokim napięciu.
• Przemysł morski i offshore – odporne na trudne warunki środowiskowe rozwiązanie do systemów okrętowych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta wyłącznika ComPacT NSX 100DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Po montażu należy przeprowadzić testy działania zabezpieczeń termicznych i magnetycznych, sprawdzając poprawność ich zadziałania przy różnych poziomach obciążenia. Regularna konserwacja i przeglądy stanu połączeń elektrycznych są kluczowe dla utrzymania niezawodności ochrony.

FAQ

• Czy wyzwalacz Compact NSX 100DC działa z innymi wyłącznikami niż ComPacT NSX 100DC? Nie – wyzwalacz jest kompatybilny wyłącznie z wyłącznikami ComPacT NSX 100DC, do których został zaprojektowany.
• Czy istnieje możliwość regulacji progu zadziałania zabezpieczenia magnetycznego? Nie – zabezpieczenie magnetyczne jest ustawione na stałym poziomie, chroniącym przed zwarciami.
• Jakie jest maksymalne napięcie robocze wyzwalacza? Maksymalne napięcie robocze wynosi 750VDC, co czyni go odpowiednim do wysokonapięciowych aplikacji prądu stałego.
