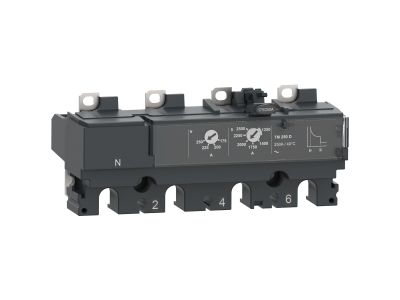

Wyzwalacz termomagnetyczny 4P4D, ComPacT NSX, TM40D, do NSX100 | C104TM040 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny 4P4D ComPacT NSX TM40D to zaawansowany element zabezpieczający dedykowany do rozłączników ComPacT NSX, charakteryzujący się prądem znamionowym 40A. Zapewnia skuteczną ochronę przeciwzwarciową i przeciążeniową w instalacjach elektrycznych, gwarantując niezawodność i bezpieczeństwo pracy.

• 4-biegunowa konstrukcja 4P4D: Zapewnia kompleksową ochronę wszystkich torów prądowych w układzie 4-fazowym, idealny do zabezpieczenia obwodów trójfazowych z neutralnym.
• Prąd znamionowy TM40D (40A): Odpowiedni do zabezpieczenia obwodów o maksymalnym prądzie ciągłym do 40A, zgodnie z charakterystyką wyzwalacza.
• Kompatybilność z ComPacT NSX: Specjalnie zaprojektowany do współpracy z rozłącznikami ComPacT NSX, gwarantujący pełną integrację i niezawodne działanie.
• Dwustopniowa ochrona: Połączenie wyzwalacza termicznego (przeciążeniowego) i magnetycznego (zwarciowego) zapewnia kompleksową ochronę instalacji.
• Szybka reakcja na zwarcia: Magnetyczny człon wyzwalacza zapewnia natychmiastowe odłączenie w przypadku zwarcia, chroniąc instalację i urządzenia.

Zgodność z Normami

Wyzwalacz termomagnetyczny 4P4D spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy EN 60947-2. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyzwalacz termomagnetyczny 4P4D znajduje zastosowanie w instalacjach elektrycznych wymagających zaawansowanej ochrony przeciwzwarciowej i przeciążeniowej w układach trójfazowych z neutralnym.

• Zabezpieczenie rozdzielnic nn (niskiego napięcia) w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o prądzie znamionowym do 40A.
• Stosowanie w rozdzielniach głównych i podrozdzielniach, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa.
• Zabezpieczenie układów zasilania awaryjnego (UPS) i generatorów prądotwórczych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną rozłącznika ComPacT NSX. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz montowany jest bezpośrednio do rozłącznika NSX, zgodnie z instrukcją producenta. Po montażu należy przeprowadzić testy działania wyzwalacza, sprawdzając poprawność reakcji na przeciążenia i zwarcia. Regularne przeglądy instalacji i sprawdzanie nastaw wyzwalacza są zalecane w celu utrzymania ciągłości ochrony.

FAQ

• Czy wyzwalacz jest kompatybilny z innymi typami rozłączników? Wyzwalacz 4P4D ComPacT NSX TM40D jest dedykowany wyłącznie do współpracy z rozłącznikami ComPacT NSX. Nie zaleca się stosowania z innymi typami aparatury łączeniowej.
• Jakie jest napięcie znamionowe wyzwalacza? Napięcie znamionowe nie zostało określone w danych produktu. Sprawdź dokumentację techniczną rozłącznika ComPacT NSX lub kartę katalogową wyzwalacza.
• Czy wyzwalacz wymaga dodatkowych ustawień? Wyzwalacz jest fabrycznie nastawiony na prąd 40A. W przypadku potrzeby dostosowania nastaw należy postępować zgodnie z instrukcją producenta i korzystać z narzędzi przeznaczonych do konfiguracji wyzwalaczy ComPacT NSX.
