Wyzwalacz termomagnetyczny 4P4D, ComPacT NSX, TM25D, do NSX100 | C104TM025 Schneider Electric

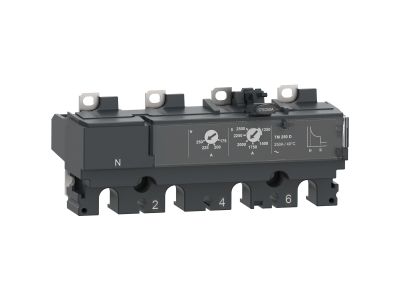

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1545627

EAN

3606482000186

Kod Producenta

C104TM025

Wyzwalacz termomagnetyczny 4P4D, ComPacT NSX, TM25D, do NSX100

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 17.5 - 25 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 300 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 300 A
Znamionowy prąd ciągły Iu 25 A
Rodzaj napięcia sterowania AC/DC
Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690 V
Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690 V
Znamionowe napięcie sterowania Us dla DC 750 - 750 V
Liczba biegunów 4
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
Znamionowy prąd załączania 25 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 300 - 300 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania AC
Napięcie pracy dla AC 50 Hz 690 - 690 V
Napięcie pracy dla AC 60 Hz 690 - 690 V
Szerokość 139.7 mm
Wysokość 60.6 mm
Głębokość 88.2 mm
