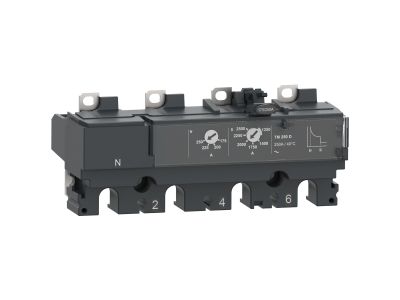

Wyzwalacz termomagnetyczny 4P4D, ComPacT NSX, TM100D, do NSX100 | C104TM100 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny 4-biegunowy 4P4D (TM100D) do aparatów ComPacT NSX serii NSX100 to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zapewnia selektywne działanie w układach 4-fazowych, współpracując z wyłącznikami głównymi ComPacT NSX100. Montaż na szynie TH35 gwarantuje szybkie i trwałe zamocowanie w rozdzielnicy.

• 4-biegunowe zabezpieczenie (4P4D): Zapewnia ochronę wszystkich czterech faz jednocześnie, eliminując ryzyko niesymetrycznego obciążenia i uszkodzeń odbiorników.
• Prąd znamionowy 100A: Optymalny dla instalacji średniego napięcia, gdzie wymagana jest wysoka wytrzymałość na prądy robocze i zwarciowe.
• Montaż na szynie TH35: Standardowe rozwiązanie w rozdzielnicach modułowych, ułatwiające szybki demontaż i wymianę w razie awarii.
• Kompatybilność z ComPacT NSX100: Precyzyjne dopasowanie do wyłączników serii NSX100 gwarantuje pełną funkcjonalność i zgodność parametrów.
• Termomagnetyczny mechanizm działania: Kombinacja zabezpieczenia termicznego (przeciążeniowego) i magnetycznego (zwarciowego) zapewnia kompleksową ochronę sieci.

Zgodność z Normami

Wyzwalacz spełnia wymogi normy PN-EN 60947-2 dotyczącej wyłączników i zabezpieczeń niskonapięciowych. Posiada deklarację zgodności CE oraz jest kompatybilny z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyzwalacz termomagnetyczny 4P4D TM100D przeznaczony jest do ochrony obwodów 4-fazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Ochrona głównych rozłączników w rozdzielnicach ComPacT NSX100 – selektywne wyłączanie w przypadku zwarć lub przeciążeń.
• Zastosowanie w układach zasilania maszyn przemysłowych wymagających 4-biegunowej ochrony.
• Integracja z systemami automatyki budynkowej, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Stosowanie w instalacjach, gdzie konieczna jest ochrona przed zwarciami asymetrycznymi (np. układy zasilania z transformatorami trójnapięciowymi).

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną aparatu ComPacT NSX100. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie chronionym i zweryfikować zgodność prądów znamionowych wyzwalacza z parametrami sieci. Wyzwalacz montować na szynie TH35, upewniając się o prawidłowym połączeniu z wyłącznikiem. Po montażu przeprowadzić testy funkcjonalne zgodnie z procedurami producenta.

FAQ

• Jakie są główne zalety wyzwalacza 4-biegunowego? Zapewnia ochronę wszystkich czterech faz jednocześnie, co eliminuje ryzyko niesymetrycznego obciążenia. Jest kompatybilny z wyłącznikami serii ComPacT NSX100 i montowany na standardowej szynie TH35.
• Czy wyzwalacz współpracuje z innymi seriami wyłączników? Przeznaczony jest wyłącznie do aparatów ComPacT NSX100 – nie jest kompatybilny z innymi modelami wyłączników.
• Jakie normy spełnia wyzwalacz? Zgodny z normą PN-EN 60947-2 oraz posiada deklarację CE, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa.
