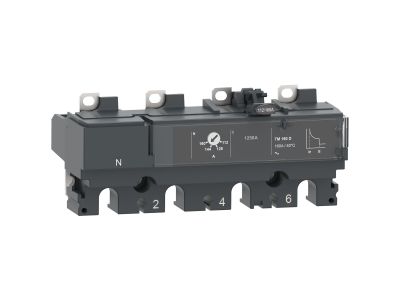

Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM80D, do NSX100 | C106TM080 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny 4-biegunowy 4P3D do rozłączników ComPacT NSX z serii TM80D to element zabezpieczający instalację elektryczną przed skutkami zwarć i przeciążeń. Charakterystyka D umożliwia selektywną współpracę z innymi zabezpieczeniami, co czyni go idealnym rozwiązaniem w instalacjach przemysłowych i budynkowych wymagających wysokiej niezawodności.

• Zakres prądowy 80A: Zapewnia ochronę obwodów o prądzie znamionowym do 80 amperów, automatycznie rozłączając zasilanie w przypadku przeciążenia lub zwarcia.
• 4-biegunowa konstrukcja (4P3D): Ochrona wszystkich czterech przewodów fazowych, co eliminuje ryzyko asymetrii obciążenia i zapewnia pełną ochronę instalacji trójfazowej.
• Charakterystyka D: Wysoka odporność na krótkotrwałe przeciążenia (np. udary prądowe przy rozruchu silników) przy jednoczesnym szybkim reagowaniu na zwarcia, co chroni instalację przed uszkodzeniami.
• Montaż na szynie DIN: Prosta instalacja w rozdzielnicach zasilanych rozłącznikami ComPacT NSX, kompatybilny z systemami modułowymi.
• Zgodność z normami przemysłowymi: Przeznaczony do stosowania w instalacjach zgodnych z wymaganiami norm IEC/EN 60947-2 i dyrektywami UE.

Zgodność z Normami

Wyzwalacz spełnia wymagania normy IEC/EN 60947-2 dotyczącej aparatury łączeniowej i sterowniczej, a także posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyzwalacz termomagnetyczny TM80D przeznaczony jest do ochrony obwodów trójfazowych w instalacjach przemysłowych, budynkowych i infrastrukturalnych, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona rozdzielnic nn (niskiego napięcia) w budynkach użyteczności publicznej i przemysłowych.
• Zabezpieczanie obwodów zasilających silniki, pompy, wentylatory i inne odbiorniki o wysokim prądzie rozruchowym.
• Stosowanie w układach automatyki budynkowej i przemysłowej jako element zabezpieczający przed skutkami zwarć.
• Montaż w rozłącznikach ComPacT NSX100 w celu zapewnienia kompleksowej ochrony instalacji.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed instalacją należy upewnić się, że prąd znamionowy wyzwalacza (80A) jest zgodny z prądem znamionowym chronionego obwodu. Wyzwalacz montować na dedykowanym miejscu w rozłączniku ComPacT NSX zgodnie z instrukcją producenta. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczenia przy symulacji zwarcia i przeciążenia. Regularnie sprawdzać stan mechaniczny i elektryczny wyzwalacza podczas przeglądów instalacji.

FAQ

• Czy wyzwalacz TM80D współpracuje z innymi typami rozłączników? Tak, jest zaprojektowany do montażu na rozłącznikach ComPacT NSX, ale może być stosowany w innych systemach wymagających 4-biegunowej ochrony z charakterystyką D.
• Jakie jest napięcie znamionowe wyzwalacza? Napięcie znamionowe nie zostało podane w danych produktu. Sprawdź dokumentację techniczną rozłącznika ComPacT NSX100, do którego wyzwalacz jest przeznaczony.
• Czy wyzwalacz można stosować w instalacjach zasilanych napięciem stałym? Charakterystyka D jest typowa dla instalacji prądu przemiennego. W instalacjach DC zaleca się stosowanie dedykowanych rozwiązań zabezpieczających.
