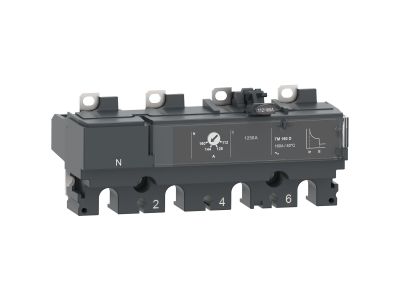

Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM63D, do NSX100 | C106TM063 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny 4P3D ComPacT NSX TM63D do wyłączników NSX100 to wyspecjalizowany moduł zabezpieczający dedykowany do wyłączników powietrznych ComPacT NSX. Przeznaczony do obwodów 4-biegunowych, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Charakterystyczny prąd znamionowy 63A gwarantuje odpowiednią zdolność wyłączania dla większości wymagań instalacyjnych.

• Zabezpieczenie 4-biegunowe: Ochrona wszystkich czterech torów prądowych w instalacji, zapewniająca kompleksową ochronę obwodów trójfazowych z neutralnym.
• Prąd znamionowy 63A: Odpowiedni dla średnich i dużych obciążeń, kompatybilny z wyłącznikami NSX100 w zakresie ich zdolności wyłączania.
• Integracja z ComPacT NSX: Zaprojektowany do współpracy z wyłącznikami powietrznymi Schneider Electric ComPacT NSX, zapewniający pełną kompatybilność i niezawodność działania.
• Podwójny system zabezpieczeń: Termiczne zabezpieczenie przeciążeniowe i magnetyczne zwarciowe – szybka reakcja na awarie, minimalizująca ryzyko uszkodzeń sprzętu.
• Montaż modułowy: Łatwa instalacja w dedykowanej przestrzeni wyłącznika NSX, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia, w tym normy EN 60947-2. Posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyzwalacz termomagnetyczny 4P3D TM63D przeznaczony jest do zabezpieczania obwodów 4-biegunowych w instalacjach przemysłowych, budynkowych i energetycznych.

• Ochrona głównych torów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie obwodów trójfazowych z neutralnym, np. w instalacjach dedykowanych maszynom przemysłowym.
• Stosowanie w systemach budynków inteligentnych, gdzie wymagana jest ochrona czterech torów prądowych.
• Integracja z systemami automatyki i sterowania, gdzie potrzebna jest szybka reakcja na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia. Wyzwalacz należy zainstalować w dedykowanym gnieździe wyłącznika ComPacT NSX, postępując zgodnie z instrukcją producenta. Po montażu należy przeprowadzić próbę działania wyzwalacza, weryfikując jego reakcję na symulowane przeciążenie i zwarcia. Regularne przeglądy i testy działania są kluczowe dla utrzymania parametrów znamionowych zabezpieczenia.

FAQ

• Czy wyzwalacz jest kompatybilny z innymi wyłącznikami niż NSX100? Wyzwalacz 4P3D TM63D jest dedykowany do współpracy z wyłącznikami ComPacT NSX w serii NSX100. Dla innych modeli wyłączników należy sprawdzić kompatybilność w dokumentacji technicznej.
• Jaka jest różnica między wyzwalaczem termicznym a magnetycznym? Wyzwalacz termiczny reaguje na długotrwałe przeciążenia, chroniąc przewody i urządzenia przed przegrzaniem. Wyzwalacz magnetyczny reaguje natychmiastowo na zwarcia, zapewniając szybkie wyłączenie obwodu i minimalizację ryzyka uszkodzeń.
• Czy wyzwalacz można stosować w instalacjach o napięciu wyższym niż 400V? Maksymalne napięcie pracy nie zostało podane w dostępnych danych. Zaleca się stosowanie zgodnie z parametrami wyłącznika NSX100 i obowiązującymi normami instalacyjnymi.
