Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM25D, do NSX100 | C106TM025 Schneider Electric

Opis i Kluczowe Cechy

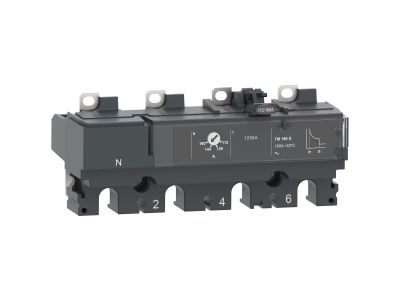

Wyzwalacz termomagnetyczny 4-biegunowy TM25D o charakterystyce 4P3D przeznaczony do współpracy z wyłącznikami ComPacT NSX serii NSX100. Zapewnia kompleksową ochronę instalacji przed zwarciami i przeciążeniami poprzez natychmiastowe wyłączenie obwodu w sytuacji zagrożenia. Wyposażony w cztery bieguny, gwarantuje symetryczną ochronę wszystkich faz w układzie trójfazowym z neutralnym.

• Charakterystyka 4P3D: Ochrona wszystkich czterech torów prądowych (3 fazy + neutralny) z jednoczesnym wyłączeniem – idealne rozwiązanie dla instalacji wymagających wysokiej selektywności i ochrony przed zwarciami.
• Prąd znamionowy 25A: Zapewnia odpowiednią zdolność wyłączania dla obwodów o prądzie roboczym do 25A, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Kompatybilność z NSX100: Zaprojektowany do montażu w wyłącznikach ComPacT NSX serii NSX100 – bezpośrednia wymiana bez konieczności modyfikacji istniejącej aparatury.
• Działanie termomagnetyczne: Szybka reakcja na przeciążenia (termiczna) i zwarcia (magnetyczna) – minimalizuje ryzyko awarii i uszkodzeń w instalacji.
• 4-biegunowa konstrukcja: Zapewnia pełną ochronę trójfazową z neutralnym, eliminując asymetrię prądową i ryzyko zwarć doziemnych.

Zgodność z Normami

Wyzwalacz spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników i wyposażenia łączeniowego niskiego napięcia. Posiada deklarację zgodności CE oraz świadectwo dopuszczenia do obrotu na terenie Unii Europejskiej.

Zastosowanie

Wyzwalacz termomagnetyczny TM25D znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i selektywności ochrony.

• Instalacje przemysłowe i budynkowe o wysokim natężeniu prądu – ochrona silników, transformatorów i linii zasilających.
• Rozdzielnice główne i podrozdzielnice w systemach zasilania trójfazowego z neutralnym.
• Obwody odbiorcze wymagające ochrony przed zwarciami i przeciążeniami (np. gniazda wtykowe, oświetlenie, układy sterowania).
• Układy zasilania krytycznych procesów technologicznych, gdzie awaria obwodu mogłaby spowodować poważne straty.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika ComPacT NSX. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest odizolowany. Wyzwalacz montować w dedykowanym gnieździe w obudowie wyłącznika, stosując odpowiedni moment dokręcania (zgodnie z wytycznymi producenta). Po montażu przeprowadzić testy działania i weryfikację współpracy z wyłącznikiem głównym. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego podczas przeglądów okresowych.

FAQ

• Czy wyzwalacz TM25D współpracuje z innymi seriami wyłączników niż NSX100? Wyzwalacz jest dedykowany do współpracy z wyłącznikami ComPacT NSX serii NSX100. Do innych serii należy dobrać odpowiedni model wyzwalacza zgodnie z kartą katalogową producenta.
• Jakie jest napięcie znamionowe wyzwalacza? Napięcie znamionowe nie zostało podane w dostępnych danych. Sprawdź dokumentację techniczną wyłącznika NSX100 lub kartę katalogową wyzwalacza.
• Czy wyzwalacz można stosować w instalacjach DC? Wyzwalacz termomagnetyczny TM25D jest przeznaczony do pracy w układach prądu przemiennego (AC). Do instalacji stałoprądowych (DC) wymagany jest specjalny typ wyzwalacza.
