Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM16D, do NSX100 | C106TM016 Schneider Electric

Opis i Kluczowe Cechy

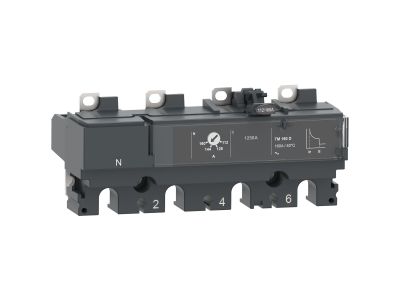

Wyzwalacz termomagnetyczny 4P3D TM16D do rozłącznika ComPacT NSX jest kluczowym elementem systemu ochrony zwarciowej i przeciążeniowej w instalacjach elektrycznych. Zaprojektowany do współpracy z rozłącznikami NSX100, zapewnia szybkie i skuteczne odłączanie obwodów w przypadku zwarcia lub przeciążenia. Charakteryzuje się prądem znamionowym 16A i 4-biegunową konstrukcją, co umożliwia kompleksową ochronę w układach trójfazowych.

• Prąd znamionowy 16A: Ochrona obwodów o maksymalnym obciążeniu 16A, zapobiega uszkodzeniom spowodowanym przeciążeniem.
• 4-biegunowa konstrukcja (4P3D): Pełna ochrona faz L1-L4 i neutralnego N, idealny do systemów trójfazowych z wymaganą separacją neutralnego.
• Termomagnetyczny mechanizm działania: Łączy w sobie ochronę termiczną (przeciążeniową) i magnetyczną (zwarciową), zapewniając kompleksową ochronę obwodów.
• Zgodność z NSX100: Specjalnie zaprojektowany do współpracy z rozłącznikami ComPacT NSX100, gwarantujący pełną kompatybilność i optymalne działanie.
• Szybkie działanie: Natychmiastowe odłączanie w przypadku zwarcia lub przeciążenia minimalizuje ryzyko uszkodzenia urządzeń i instalacji.

Zgodność z Normami

Wyzwalacz spełnia wymagania normy PN-EN 60947-2 dotyczącej rozłączników i urządzeń zabezpieczających. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyzwalacz termomagnetyczny TM16D znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest precyzyjna ochrona obwodów przed zwarciami i przeciążeniami.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o prądzie znamionowym do 16A.
• Zastosowanie w rozłącznikach ComPacT NSX100 jako część systemu zabezpieczeń.
• Instalacje wymagające separacji neutralnego (4P3D) w budynkach biurowych, handlowych i przemysłowych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków ostrożności dotyczących pracy przy instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyzwalacz montować zgodnie z instrukcją producenta rozłącznika NSX100 – umieścić w dedykowanym gnieździe i zablokować mechanicznie. Po montażu przeprowadzić test funkcjonalny sprawdzający poprawność działania zarówno mechanizmu termicznego, jak i magnetycznego. Regularnie sprawdzać stan techniczny i kalibrację wyzwalacza zgodnie z zaleceniami producenta.

FAQ

• Czy wyzwalacz TM16D współpracuje tylko z NSX100? Tak, wyzwalacz jest dedykowany do współpracy z rozłącznikami ComPacT NSX100 i nie jest kompatybilny z innymi modelami rozłączników.
• Jaki jest zakres prądu znamionowego wyzwalacza? Prąd znamionowy wyzwalacza wynosi 16A – chroni obwody o maksymalnym obciążeniu do 16A.
• Czy wyzwalacz posiada ochronę termiczną i magnetyczną? Tak, wyzwalacz termomagnetyczny TM16D łączy oba mechanizmy ochrony: termiczny (przeciążeniowy) i magnetyczny (zwarciowy).
