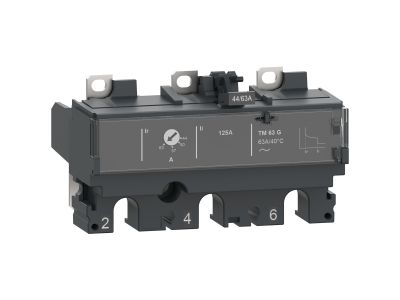

Wyzwalacz termomagnetyczny 3P3D, ComPacT NSX, TM63G, do NSX100 | C103MG063 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz termomagnetyczny 3P3D TM63G to kluczowy element zabezpieczeń w rozłącznikach ComPacT NSX100. Zaprojektowany do współpracy z wyłącznikami instalacyjnymi serii NSX, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach niskiego napięcia. Charakteryzuje się wysoką niezawodnością działania i trwałością mechaniczną.

• Typ 3P3D: Trójbiegunowy wyzwalacz do pracy w układach trójfazowych, zapewniający równomierną ochronę wszystkich faz.
• Prąd znamionowy 63A: Odpowiedni do zabezpieczenia obwodów o maksymalnym obciążeniu 63 amperów.
• Zgodność z ComPacT NSX: Zaprojektowany specjalnie do współpracy z rozłącznikami serii NSX100, gwarantujący pełną kompatybilność.
• Działanie termomagnetyczne: Łączy zalety wyzwalacza termicznego (ochrona przed przeciążeniem) i magnetycznego (ochrona przed zwarciem) w jednym elemencie.
• Montaż modułowy: Łatwy montaż i wymiana dzięki konstrukcji przystosowanej do instalacji w szynach TH35.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dotyczących aparatury modułowej i rozłączników niskiego napięcia. Został zaprojektowany zgodnie z normami IEC 60947-2 i posiada deklarację zgodności CE.

Zastosowanie

Wyzwalacz termomagnetyczny 3P3D TM63G przeznaczony jest do stosowania w instalacjach elektrycznych wymagających skutecznej ochrony przed zwarciami i przeciążeniami w układach trójfazowych.

• Zabezpieczanie rozdzielnic niskiego napięcia w budynkach mieszkalnych i przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia elektryczne w halach produkcyjnych.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest szybka reakcja na zwarcia.
• Wymiana zużytych wyzwalaczy w istniejących instalacjach wyposażonych w rozłączniki ComPacT NSX100.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz należy zainstalować w dedykowanym gnieździe rozłącznika ComPacT NSX100, upewniając się o prawidłowym połączeniu styków. Po montażu należy przeprowadzić testy działania, sprawdzając reakcję na przeciążenie i zwarcia. W przypadku wymiany zużytego wyzwalacza, należy postępować zgodnie z instrukcją producenta rozłącznika.

FAQ

• Czy wyzwalacz TM63G działa w układach jednofazowych? Nie – wyzwalacz 3P3D jest przeznaczony wyłącznie do układów trójfazowych.
• Jaki jest zakres regulacji prądu znamionowego? Prąd znamionowy wyzwalacza wynosi 63A i nie podlega regulacji.
• Czy wyzwalacz jest kompatybilny z innymi seriami rozłączników? Nie – wyzwalacz TM63G jest zaprojektowany wyłącznie do współpracy z rozłącznikami ComPacT NSX100.
