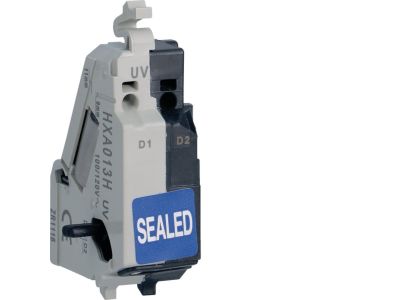

Wyzwalacz podnapięciowy x160-x250 100-120VAC | HXA013H Hager

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy HXA013H to urządzenie zabezpieczające instalacje elektryczne przed niekontrolowaną pracą odbiorników przy obniżonym napięciu. Zaprojektowany do montażu w rozdzielnicach na szynie DIN, współpracuje ze stycznikami i wyłącznikami w systemach automatyki. Kluczowym parametrem jest zakres napięcia sterowania 100-120VAC – zapewnia on precyzyjne zadziałanie w przypadku spadku napięcia poniżej wartości progowej, chroniąc silniki i inne wrażliwe urządzenia przed uszkodzeniem.

• Napięcie sterowania 100-120VAC: Gwarantuje pewne wyłączenie przy zaniku lub obniżeniu napięcia, zabezpieczając obwody przed pracą w niebezpiecznych warunkach.
• Montaż na szynie DIN (35 mm): Umożliwia szybki i stabilny montaż w standardowych rozdzielnicach modułowych, oszczędzając czas instalatora.
• Kompaktowa konstrukcja modułowa: Zajmuje minimalną ilość miejsca w rozdzielnicy, ułatwiając aranżację pozostałych aparatów.
• Współpraca z aparaturą modułową: Idealny do zastosowania w systemach automatyki przemysłowej i budynkowej jako element układów sterowania.
• Wysoka niezawodność działania: Mechanizm wyzwalacza zaprojektowany do długotrwałej, bezawaryjnej pracy w warunkach przemysłowych.

Zgodność z Normami

Urządzenie spełnia wymogi europejskich norm bezpieczeństwa i jest oznakowane znakiem CE. Zastosowano materiały i rozwiązania zgodne z aktualnymi standardami dla aparatury modułowej. Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz podnapięciowy HXA013H znajduje zastosowanie wszędzie tam, gdzie konieczne jest odcięcie zasilania odbiorników w przypadku spadku napięcia poniżej bezpiecznego poziomu. Idealnie sprawdzi się w:

• Sterowaniu silników i napędów – zapobiega samoczynnemu rozruchowi po przywróceniu napięcia (zabezpieczenie przed niekontrolowanym restartem).
• Systemach automatyki budynkowej – jako element układów awaryjnego wyłączenia oświetlenia czy wentylacji.
• Liniach technologicznych – ochrona precyzyjnych maszyn przed pracą przy obniżonym napięciu, która mogłaby prowadzić do uszkodzeń.
• Rozdzielnicach głównych i podrozdzielnicach – monitorowanie napięcia w obwodach odbiorczych.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego HXA013H może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dobierać według zaleceń producenta – nieprzestrzeganie może skutkować przegrzaniem i uszkodzeniem.

FAQ

• Czy wyzwalacz posiada podświetlenie? W oferowanym modelu HXA013H nie przewidziano funkcji podświetlenia – sygnalizacja stanu odbywa się za pomocą wskaźnika mechanicznego (w zależności od konfiguracji).
• Jaki jest stopień ochrony urządzenia? Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20. Dokładne dane dla konkretnego produktu należy sprawdzić w karcie katalogowej.
• Jaki jest tryb pracy styku wyzwalacza? Wyzwalacz podnapięciowy działa na zasadzie zwalniania przy zaniku napięcia – jego styk jest normalnie zwarty (NC) i rozwiera się, gdy napięcie sterowania spadnie poniżej progu zadziałania.
