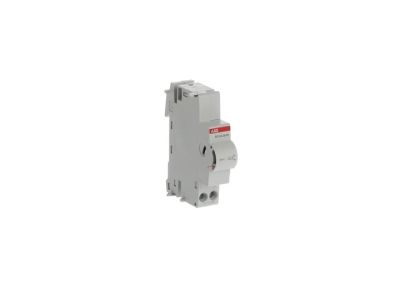

Wyzwalacz podnapięciowy, pro M compact, S2C-UA230DC | 2CSS200911R0010 ABB

Alternatywny kod produktu: 2CSS200911R0010

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy S2C-UA230DC (symbol 2CSS200911R0010) to zaawansowany komponent zabezpieczający układy elektryczne przed uszkodzeniem w przypadku spadku napięcia. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S200, wyłącznikami różnicowoprądowymi F200 oraz DS201/DS202C oraz MCB serii SN201 (z modułem interfejsu SN201-IH). Zapewnia automatyczne odłączenie chronionego obwodu przy spadku napięcia w zakresie 70–35% wartości znamionowej (230V DC), minimalizując ryzyko awarii urządzeń i pożaru.

• Ochrona przed spadkiem napięcia (70–35% Un): Natychmiastowe wyzwolenie wyłącznika w przypadku zaniku lub obniżenia napięcia, chroniąc podłączone odbiorniki przed uszkodzeniem.
• Bezpieczeństwo dodatnie (wyzwolenie przy braku napięcia): Zapewnia zatrzymanie awaryjne układu poprzez mechanizm przycisku, nawet przy całkowitym zaniku zasilania.
• Kompatybilność z seriami S200, F200, DS201/DS202C: Uniwersalne rozwiązanie do stosowania z szeroką gamą aparatury modułowej, w tym wyłączników różnicowoprądowych i nadprądowych.
• Napięcie znamionowe 230V DC: Przeznaczone do instalacji prądu stałego w układach automatyki, zasilaczach awaryjnych i systemach sterowania.
• Modułowa konstrukcja: Łatwy montaż na szynie DIN, integracja z istniejącymi układami bez konieczności modyfikacji instalacji.

Zgodność z Normami

Wyzwalacz spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z normami IEC 60947-1 i IEC 60947-2 dotyczącymi aparatury łączeniowej niskiego napięcia, zapewniając bezpieczeństwo eksploatacji w instalacjach prądu stałego.

Zastosowanie

Urządzenie przeznaczone jest do ochrony krytycznych obwodów prądu stałego przed skutkami spadków napięcia, co jest kluczowe w aplikacjach wymagających ciągłości zasilania i wysokiej niezawodności.

• Zasilacze awaryjne (UPS) i systemy bateryjne – ochrona akumulatorów przed głębokim rozładowaniem.
• Układy automatyki przemysłowej – zabezpieczenie sterowników PLC i modułów I/O.
• Instalacje fotowoltaiczne – ochrona falowników i przetwornic w przypadku zaniku napięcia sieciowego.
• Systemy alarmowe i monitoring – gwarantuje ciągłość zasilania krytycznych obwodów.
• Maszyny i urządzenia z napędem DC – zabezpieczenie silników i układów sterowania.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w bezpośrednim sąsiedztwie wyłącznika, do którego jest podłączane. Połączenia wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na polaryzację napięcia zasilającego (230V DC). Po montażu przeprowadzić test funkcjonalny poprzez symulację spadku napięcia, aby potwierdzić poprawność działania układu.

FAQ

• Czy wyzwalacz działa przy napięciu przemiennym (AC)? Nie – produkt jest przeznaczony wyłącznie do napięcia stałego 230V DC.
• Jaki jest zakres napięć wyzwalania? Wyzwalacz reaguje na spadek napięcia w zakresie 70–35% wartości znamionowej (161–80,5V DC przy 230V DC).
• Czy wyzwalacz współpracuje z wyłącznikami serii SN201 bez modułu interfejsu? Nie – do współpracy z serią SN201 wymagany jest dedykowany moduł interfejsu SN201-IH.
