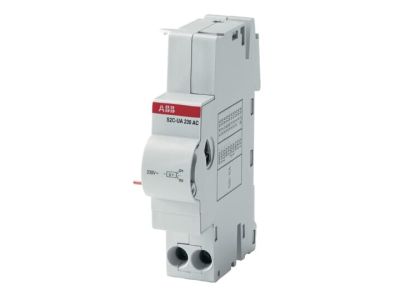

Wyzwalacz podnapięciowy, pro M compact, S2C-UA230AC | 2CSS200911R0005 ABB

Alternatywny kod produktu: 2CSS200911R0005

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy S2C-UA230AC (symbol 2CSS200911R0005) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zaniku lub obniżenia napięcia. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S200, wyłącznikami różnicowoprądowymi serii F200 oraz DS201, DS202C, DS200, zapewnia automatyczne odłączenie obwodu w przypadku spadku napięcia poniżej 70% jego wartości znamionowej (do 35%). Funkcja „bezpieczeństwa dodatniego” gwarantuje pewne wyzwolenie nawet w przypadku zaniku napięcia, umożliwiając awaryjne zatrzymanie instalacji przyciskiem.

• Ochrona zanikowa napięcia 70-35% U: Automatyczne odłączenie obwodu chroni urządzenia przed uszkodzeniem spowodowanym zbyt niskim napięciem, które może prowadzić do przegrzania silników, zakłóceń w pracy sterowników lub awarii zabezpieczeń.
• Bezpieczeństwo dodatnie (positive safety): Wyzwolenie następuje nie tylko przy zaniku napięcia, ale także przy jego obniżeniu – eliminuje ryzyko pozostawienia obwodu pod napięciem w stanie awaryjnym.
• Awaryjne zatrzymanie przyciskiem: Możliwość ręcznego wyłączenia za pomocą przycisku, co zwiększa elastyczność sterowania instalacją w sytuacjach awaryjnych.
• Kompatybilność z aparaturą modułową: Przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200, różnicowoprądowymi F200 oraz DS201/DS202C/DS200, a także z modułem interfejsu SN201-IH dla wyłączników serii SN201.
• Napięcie znamionowe 230V AC: Uniwersalne zastosowanie w instalacjach jednofazowych o standardowym napięciu zasilania.

Zgodność z Normami

Wyzwalacz S2C-UA230AC został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących bezpieczeństwa elektrycznego. Spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Kompatybilność z aparaturą modułową potwierdzają testy producenta w zakresie współpracy z wyłącznikami serii S200, F200 i DS200.

Zastosowanie

Wyzwalacz podnapięciowy S2C-UA230AC znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed zanikami napięcia, automatycznego wyłączania awaryjnego oraz elastycznego sterowania. Idealny dla instalacji przemysłowych, budynków użyteczności publicznej i systemów automatyki.

• Ochrona silników elektrycznych i napędów przed uszkodzeniem spowodowanym zbyt niskim napięciem.
• Zabezpieczenie obwodów sterowania i automatyki, gdzie zanik napięcia może prowadzić do awarii procesów produkcyjnych.
• Stosowanie w rozdzielnicach budynków mieszkalnych i biurowych jako dodatkowe zabezpieczenie przeciwpożarowe.
• Współpraca z wyłącznikami różnicowoprądowymi i nadprądowymi w instalacjach wymagających selektywnego wyłączania w przypadku awarii.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany wyzwalacz. Urządzenie zakłada się na szynę DIN w rozdzielnicy, zgodnie z wytycznymi producenta aparatury modułowej. Podłączenie odbywa się do odpowiednich zacisków wyzwalacza i współpracującego wyłącznika (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny – sprawdzić reakcję wyzwalacza na symulowany zanik napięcia. W przypadku współpracy z modułem interfejsu SN201-IH należy stosować się do instrukcji montażu tego modułu.

FAQ

• Czy wyzwalacz S2C-UA230AC działa z dowolnym wyłącznikiem nadprądowym? Wyzwalacz jest kompatybilny z wyłącznikami serii S200, F200, DS201/DS202C/DS200 oraz SN201 (z modułem SN201-IH). Nie zaleca się stosowania z innymi seriami bez odpowiednich adapterów lub potwierdzenia kompatybilności.
• Jakie jest napięcie znamionowe wyzwalacza? Napięcie znamionowe wynosi 230V AC, co czyni go dedykowanym do standardowych instalacji jednofazowych w Polsce.
• Czy wyzwalacz można stosować w instalacjach trójfazowych? Standardowa wersja S2C-UA230AC przeznaczona jest do instalacji jednofazowych. Dla instalacji trójfazowych wymagane są odpowiednie moduły rozdzielcze lub specjalistyczne rozwiązania.
