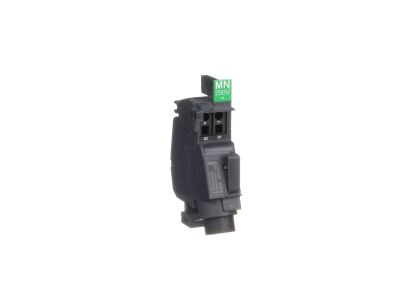

Wyzwalacz podnapięciowy MN MN 250V DC do NSXm Compact NSX | LV426815 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN o symbolu LV426815 firmy Schneider Electricder Electric przeznaczony jest do wyłączników serii Compact NSX i NSXm. Urządzenie zaprojektowano do pracy przy napięciu stałym 250 V DC, co umożliwia niezawodne sterowanie wyłączeniem w przypadku zaniku napięcia w obwodzie sterowniczym. Kompaktowa konstrukcja ułatwia integrację z rozdzielnicą, zapewniając dodatkowy poziom bezpieczeństwa instalacji.

• Napięcie zasilania 250 V DC: dedykowane do obwodów sterowniczych prądu stałego, zapewnia szybkie i pewne zadziałanie wyzwalacza przy zaniku napięcia.
• Przeznaczenie do serii Compact NSX i NSXm: gwarantuje pełną kompatybilność mechaniczną i elektryczną z wyłącznikami tych serii, co upraszcza montaż i dobór akcesoriów.
• Funkcja wyzwalania podnapięciowego (MN): automatycznie wyłącza wyłącznik, gdy napięcie sterujące spadnie poniżej progu zadziałania – chroni odbiorniki przed pracą w warunkach obniżonego napięcia.
• Kompaktowa budowa: ułatwia instalację w rozdzielnicy bez konieczności rezerwowania dodatkowej przestrzeni, pozwala na uporządkowane prowadzenie przewodów.
• Produkt firmy Schneider Electricder Electric: renomowany producent gwarantuje wysoką jakość wykonania i zgodność z rygorystycznymi normami branżowymi.

Zgodność z Normami

Wyzwalacz podnapięciowy MN LV426815 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN, co gwarantuje niezawodność w typowych instalacjach rozdzielnicowych.

Zastosowanie

Wyzwalacz podnapięciowy MN stosuje się przede wszystkim w obwodach, gdzie wymagane jest automatyczne wyłączenie wyłącznika w sytuacji zaniku lub znacznego spadku napięcia w obwodzie sterowniczym. Dzięki temu zabezpiecza się wrażliwe odbiorniki przed pracą w nieprawidłowych warunkach napięciowych.

• W instalacjach automatyki budynkowej – ochrona sterowników PLC i siłowników przed uszkodzeniem przy zaniku napięcia.
• W układach zasilania awaryjnego – koordynacja z przełącznikami sieć/agregat wymagająca bezwzględnego wyłączenia głównego wyłącznika.
• W obwodach sterowania stycznikami i przekaźnikami – zapewnienie, że po zaniku napięcia sterującego styki nie pozostaną w pozycji załączonej.
• W instalacjach przemysłowych – jako element systemu bezpieczeństwa maszyn wymagającego odcięcia zasilania przy zaniku napięcia w pętli awaryjnej.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów muszą być dobrane zgodnie z dokumentacją techniczną wyłącznika i wyzwalacza, z uwzględnieniem prądu znamionowego obwodu. Po zakończeniu montażu należy sprawdzić poprawność działania wyzwalacza poprzez symulację zaniku napięcia.

FAQ

• Czy wyzwalacz podnapięciowy MN LV426815 ma podświetlenie LED? Nie, wyzwalacz MN nie jest wyposażony w diodę sygnalizacyjną. Jego zadaniem jest wyłączenie wyłącznika przy zaniku napięcia – brak zasilania sygnalizowany jest stanem mechanicznym samego wyłącznika (np. wskaźnikiem pozycji).
• Jaki jest stopień ochrony tego wyzwalacza? Producent nie podaje oddzielnego stopnia IP dla akcesorium. Po zamontowaniu w rozdzielnicy wewnętrznej (w suchym pomieszczeniu) urządzenie znajduje się w środowisku o stopniu ochrony IP20 (typowy dla aparatury modułowej). W warunkach przemysłowych należy stosować rozdzielnice o odpowiedniej szczelności.
• Jak działa wyzwalacz podnapięciowy – czy jest to styk NO/NC? Wyzwalacz podnapięciowy nie posiada własnych styków sygnalizacyjnych. Działa poprzez mechaniczne zwolnienie zapadki wyłącznika, gdy napięcie sterujące spadnie poniżej wartości progowej. Jest to tryb pracy „wyłącz przy zaniku” – nie ma możliwości pracy jako styk pomocniczy.
