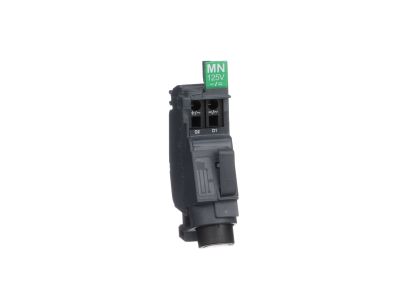

Wyzwalacz podnapięciowy MN MN 110-130V AC/DC do NSXm Compact NSX | LV426803 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN (symbol LV426803) przeznaczony do montażu w wyłącznikach kompaktowych serii NSXm / Compact NSX firmy Schneider Electricder Electric. Działa w zakresie napięcia 110–130 V AC/DC, zapewniając niezawodne wyzwolenie wyłącznika w przypadku spadku napięcia poniżej progu zadziałania. To kluczowy element zwiększający bezpieczeństwo instalacji – zapobiega niekontrolowanemu powrotowi napięcia po awarii sieci.

• Napięcie zasilania 110–130 V AC/DC: Kompatybilność z wieloma standardowymi sieciami niskiego napięcia, co pozwala na stosowanie w różnych instalacjach bez dodatkowych przetwornic.
• Przeznaczony do wyłączników NSXm Compact NSX: Łatwy montaż w dedykowanym wyłączniku – zachowanie integralności obudowy i parametrów znamionowych całego układu.
• Wyzwalanie przy zaniku lub obniżeniu napięcia: Chroni odbiorniki przed pracą w niebezpiecznych warunkach (np. przy zbyt niskim napięciu zasilającym silniki).
• Konstrukcja typu MN (napięciowy): Działanie bez opóźnienia – natychmiastowe wyłączenie przy przekroczeniu progu, co skraca czas reakcji w sytuacji awaryjnej.
• Zgodność z serią Compact NSX: Gwarancja poprawnej współpracy mechanicznej i elektrycznej z wyłącznikami tej rodziny – bez ryzyka uszkodzenia aparatu.

Zgodność z Normami

Wyzwalacz spełnia wymagania europejskich norm dla aparatury rozdzielczej i sterowniczej oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w instalacjach niskiego napięcia. (Szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Wyzwalacz podnapięciowy MN jest przeznaczony do ochrony obwodów przed skutkami zaniku lub głębokiego spadku napięcia. Stosuje się go w układach, gdzie niezbędne jest bezzwłoczne odcięcie zasilania w przypadku awarii sieci energetycznej.

• Ochrona silników elektrycznych przed pracą przy obniżonym napięciu – zapobiega przeciążeniom i uszkodzeniom uzwojeń.
• Zabezpieczenie maszyn i urządzeń przed samoczynnym ponownym rozruchem po powrocie napięcia (tzw. ochrona podnapięciowa).
• Automatyka budynkowa – odłączanie odbiorników o znaczeniu krytycznym (np. windy, pompy) w przypadku spadków napięcia poniżej dopuszczalnego poziomu.
• Współpraca z wyłącznikami różnicowoprądowymi i nadprądowymi w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia i upewnieniu się, że obwód jest wyłączony spod napięcia. Urządzenie instaluje się w dedykowanym gnieździe wyłącznika Compact NSx zgodnie z dokumentacją techniczną producenta. Zaleca się dokręcanie śrub mocujących momentem podanym w karcie katalogowej. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego chronionego obwodu (zgodnie z normą PN-HD 60364). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie wyzwalacza.

FAQ

• Czy wyzwalacz ma wbudowane podświetlenie/sygnalizację LED? W dostarczonych danych nie ma informacji o podświetleniu. Standardowe wyzwalacze podnapięciowe MN nie są wyposażone w diody – ich zadaniem jest wyłącznie mechaniczne wyzwolenie wyłącznika. Opcjonalna sygnalizacja może być realizowana za pomocą dodatkowych modułów.
• Jaki stopień ochrony (IP) ma wyzwalacz? Stopień ochrony nie został podany w danych wejściowych. Dla aparatury montowanej wewnątrz rozdzielnic IP20 jest standardem w branży, ale należy sprawdzić dokumentację wyłącznika, w którym osadzany jest wyzwalacz – to obudowa wyłącznika determinuje IP całego zestawu.
• Czy wyzwalacz działa w trybie NO/NC (styk pomocniczy)? Wyzwalacz podnapięciowy MN nie posiada styków pomocniczych ani łączeniowych. Jest to element wyzwalający (cewka), który bezpośrednio oddziałuje na mechanizm wyłącznika. Do sygnalizacji stanu można zastosować oddzielny moduł styków pomocniczych dołączony do wyłącznika NSXm.
