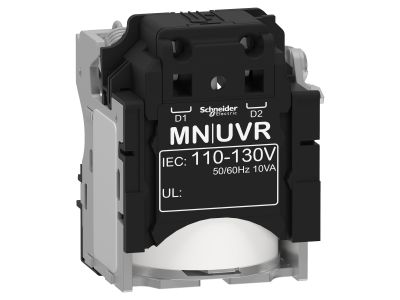

Wyzwalacz podnapięciowy MN 110-130VAC NSX Compact NSX | LV429406 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN (symbol LV429406) przeznaczony do wyłączników z rodziny Compact NSX, Easypact CVS oraz PowerPact Multistandard. Działa w zakresie napięcia 110–130 V AC, zapewniając automatyczne wyłączenie obwodu przy zaniku lub spadku napięcia poniżej wartości progowej, co chroni urządzenia przed niebezpiecznymi warunkami pracy.

• Zakres napięcia 110–130 V AC: przystosowany do typowych sieci pomocniczych, gwarantuje pewne zadziałanie w przypadku spadku napięcia.
• Kompatybilność z gamą Compact NSX, Easypact CVS, PowerPact Multistandard: uniwersalny wyzwalacz pasujący do szerokiej gamy wyłączników, upraszczający magazynowanie i montaż.
• Rodzaj zadziałania – wyzwalacz podnapięciowy (MN): reaguje na zanik lub obniżenie napięcia, co jest kluczowe w aplikacjach wymagających bezpiecznego odłączenia przy utracie zasilania.
• Zastosowanie w sterowaniu: umożliwia automatyczne wyłączenie wyłącznika w ramach systemów automatyki i zabezpieczeń.

Zgodność z Normami

Wyzwalacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyzwalacz podnapięciowy MN znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie konieczne jest automatyczne wyłączenie obwodu w przypadku zaniku lub obniżenia napięcia sterującego.

• Sterowanie wyłącznikami w rozdzielnicach głównych i podrozdzielnicach – zabezpieczenie przed pracą przy zbyt niskim napięciu.
• Automatyczne odłączenie zasilania w przypadku awarii sieci – ochrona odbiorników i personelu.
• Integracja z systemami sterowania BMS/PLC – możliwość zdalnego monitorowania i sterowania stanem wyłącznika.
• Zastosowanie w obwodach bezpieczeństwa, gdzie wymagane jest wyłączenie przy zaniku napięcia (fail-safe).

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Wyzwalacz montuje się na wyłączniku zgodnie z instrukcją producenta. Należy zwrócić uwagę na prawidłowe podłączenie zacisków napięcia sterującego oraz zabezpieczenie obwodu przed przeciążeniem. Przekrój przewodów dobrać do spodziewanego obciążenia (max. prąd sterowania jest znikomy). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie we wszystkich biegunach.

FAQ

• Jaki jest zakres napięcia sterującego dla wyzwalacza MN? Napięcie sterujące wynosi 110–130 V AC, przy którym wyzwalacz jest gotowy do pracy; zadziałanie następuje przy spadku poniżej wartości progowej (typowy próg to ok. 70–80% napięcia znamionowego).
• Czy wyzwalacz podnapięciowy wymaga dodatkowego zasilania? Wyzwalacz pobiera energię z obwodu sterującego; nie wymaga osobnego źródła, ale należy zapewnić stabilne napięcie w podanym zakresie.
• Do jakich wyłączników pasuje ten wyzwalacz? Wyzwalacz jest kompatybilny z wyłącznikami z rodziny Compact NSX, Easypact CVS oraz PowerPact Multistandard.
