Wyzwalacz podnapięciowy do MS116/MS132/MS165, 110-120V AC, UA1-110, zaciski śrubowe | 1SAM201904R1004 ABB

Alternatywny kod produktu: 1SAM201904R1004

Opis i Kluczowe Cechy

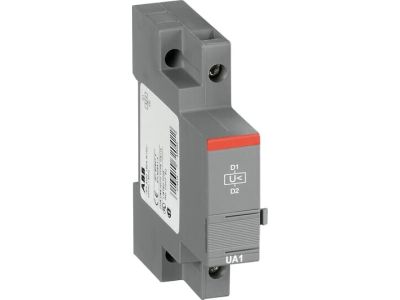

Wyzwalacz podnapięciowy UA1-110 (symbol 1SAM201904R1004) to urządzenie zabezpieczające przeznaczone do montażu bocznego po lewej stronie ręcznych rozruszników silnika serii MS116, MS132 oraz MS165. Zaprojektowany do pracy z napięciem znamionowym 110-120V AC, reaguje na zanik napięcia, uniemożliwiając automatyczne ponowne załączenie rozrusznika – kluczowe w instalacjach wymagających niezawodnej ochrony przeciwzwarciowej i awaryjnego wyłączenia.

• Zasilanie 110-120V AC: Kompatybilny z sieciami o napięciu 110V lub 120V w instalacjach przemysłowych i budowlanych.
• Montaż boczny po lewej stronie: Umożliwia bezpośrednie dołączenie do rozruszników MS116, MS132, MS165 bez dodatkowych adapterów lub modyfikacji obudowy.
• Blokada ponownego załączenia przy zaniku napięcia: Zapobiega niekontrolowanemu restartowi silnika po przerwie w zasilaniu, chroniąc instalację i personel.
• Zaciski śrubowe: Gwarantują pewny i trwały montaż połączeń elektrycznych, ułatwiający późniejsze przeglądy i konserwację.
• Zastosowanie w obwodach awaryjnych: Idealny do układów wymagających niezawodnego wyłączenia awaryjnego lub zabezpieczenia przed ponownym załączeniem w przypadku zaniku napięcia.

Zgodność z Normami

Wyzwalacz UA1-110 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń elektrycznych w instalacjach przemysłowych i budowlanych, w tym z normami dotyczącymi ochrony przeciwporażeniowej i przeciwzwarciowej.

Zastosowanie

Wyzwalacz podnapięciowy UA1-110 znajduje zastosowanie w układach sterowania silnikami, gdzie wymagana jest ochrona przed niekontrolowanym restartem po zaniku zasilania. Jego kompaktowa budowa pozwala na integrację z istniejącymi rozrusznikami bez konieczności modyfikacji instalacji.

• Ochrona silników w instalacjach przemysłowych, np. w maszynach pakujących, pompach czy wentylatorach.
• Zabezpieczenie obwodów awaryjnych w systemach automatyki budynkowej.
• Stosowanie w układach wymagających blokady ponownego załączenia po zaniku napięcia – np. w sprzęcie medycznym lub laboratoryjnym.
• Integracja z ręcznymi rozrusznikami MS116, MS132, MS165 w szafach rozdzielczych i sterowniczych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz mocuje się bocznie po lewej stronie rozrusznika, dokręcając wkręty montażowe z odpowiednim momentem. Następnie podłącza się zasilanie 110-120V AC do zacisków śrubowych, zachowując biegunowość (L1 do L1, N do N). Po montażu należy przeprowadzić test funkcjonalny – sprawdzić działanie blokady przy zaniku zasilania. Wszystkie połączenia muszą być wykonane zgodnie z dokumentacją techniczną rozruszników MS116/MS132/MS165.

FAQ

• Czy wyzwalacz UA1-110 działa z innymi rozrusznikami niż MS116/MS132/MS165? Nie – wyzwalacz UA1-110 jest dedykowany wyłącznie do montażu bocznego po lewej stronie rozruszników serii MS116, MS132 oraz MS165.
• Jakie jest napięcie znamionowe wyzwalacza? Wyzwalacz UA1-110 pracuje z napięciem znamionowym 110-120V AC.
• Czy wyzwalacz wymaga dodatkowego zasilania? Tak – do poprawnej pracy wymaga stałego zasilania 110-120V AC, które stanowi sygnał do blokady ponownego załączenia.
