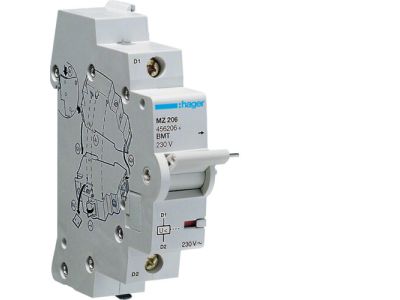

Wyzwalacz podnapięciowy do MCB, RCBO, RCCO 230VAC | MZ206 Hager

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MZ206 przeznaczony jest do współpracy z wyłącznikami nadprądowymi (MCB), różnicowoprądowymi (RCBO) oraz różnicowo-nadprądowymi (RCCO). Działa na zasadzie zdalnego wyłączenia aparatu po zaniku napięcia na zaciskach cewki wyzwalacza, co pozwala na automatyczne odłączenie obwodu w sytuacji zaniku zasilania. Napięcie sterowania wynosi 230 V AC – typowe dla sieci domowych i przemysłowych.

• Napięcie sterowania 230 V AC: bezpośrednia współpraca z instalacjami jedno- i trójfazowymi bez dodatkowych zasilaczy.
• Współpraca z MCB, RCBO, RCCO: uniwersalne zastosowanie w rozdzielnicach z wyłącznikami różnych typów.
• Zdalne wyzwalanie przez zanik napięcia: automatyczne wyłączenie aparatu przy ustaniu zasilania – ochrona przed pracą w niekontrolowanych warunkach.
• Montaż na szynie DIN (TH35): szybki i pewny montaż w standardowej rozdzielnicy modułowej.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie rozdzielczej (szerokość modułu zgodna z dokumentacją producenta).

Zgodność z Normami

Wyzwalacz MZ206 spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską i standardami DIN dla urządzeń instalacyjnych. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz podnapięciowy MZ206 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne wyłączenie obwodu w odpowiedzi na zanik napięcia. Sprawdza się w instalacjach wymagających dodatkowego bezpieczeństwa i automatyki.

• Zdalne wyłączanie obwodów: np. w systemach zarządzania energią, sterowaniu oświetleniem awaryjnym.
• Ochrona przed pracą bez napięcia: zapobieganie samoczynnemu załączeniu urządzeń po powrocie zasilania (np. maszyny, silniki).
• Automatyka budynkowa: współpraca z systemami BMS, czujnikami zaniku faz, sterownikami PLC.
• Instalacje przemysłowe i komercyjne: dodatkowe zabezpieczenie w rozdzielnicach głównych i podrzędnych.

Wskazówki Montażowe

Montaż wyzwalacza MZ206 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy podłączyć do zacisków cewki wyzwalacza zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub zaciskowych oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy wyzwalacz MZ206 posiada podświetlenie LED? Nie, wyzwalacz MZ206 nie jest wyposażony w podświetlenie. Jego jedyną funkcją jest wyłączenie aparatu po zaniku napięcia sterującego.
• Jaki stopień ochrony IP ma wyzwalacz? Producent nie podaje konkretnej wartości IP. Jak większość aparatury modułowej montowanej w rozdzielnicy, urządzenie jest przewidziane do pracy wewnątrz obudowy (typowy stopień ochrony IP20 dla części czołowej, zależny od zastosowanej rozdzielnicy).
• Jaką zasadę działania ma wyzwalacz – czy wyzwala przy podaniu napięcia, czy przy jego zaniku? Wyzwalacz MZ206 jest wyzwalaczem podnapięciowym – zadziała (wyłączy aparat) w momencie zaniku napięcia na zaciskach cewki. Przy normalnie obecnym napięciu jest nieaktywny.
