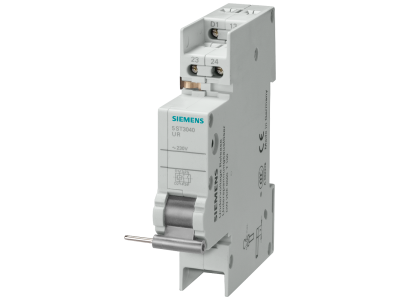

Wyzwalacz podnapięciowy AC 230V, z 2 zaciskami do wyłączników nadmiarowo-prądowych 5SL4 | 5ST3043 Siemens

Alternatywny kod produktu: 5ST3043

Opis i Kluczowe Cechy

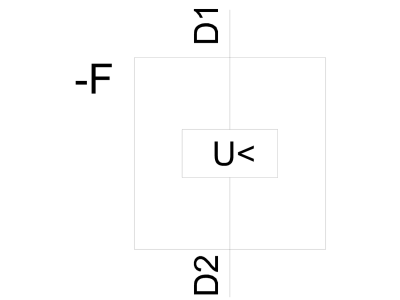

Wyzwalacz podnapięciowy Siemens 5ST3043 (symbol 5ST3043) przeznaczony jest do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4, 5SY, 5SP, RCBO 5SU1 oraz różnicowymi 5SV. Zasilany napięciem AC 230 V, wyposażony w dwa zaciski przyłączeniowe. Głównym zadaniem urządzenia jest bezpieczne wyłączenie obwodu w przypadku spadku napięcia poniżej wartości progowej, co zapobiega niekontrolowanej pracy odbiorników i chroni instalację. Szerokość modułu wynosi 1 jednostkę (18 mm), co umożliwia łatwy montaż w standardowej rozdzielnicy.

• Napięcie zasilania AC 230 V: zapewnia kompatybilność z typowymi instalacjami jednofazowymi i umożliwia szybkie zadziałanie przy spadku napięcia.
• Dwa zaciski przyłączeniowe: upraszczają podłączenie do szyny N lub przewodu ochronnego, skracając czas instalacji.
• Kompatybilność z wyłącznikami 5SL4, 5SY, 5SP, 5SU1, 5SV: uniwersalne dopasowanie do szerokiej gamy aparatów Siemens z rodziny SENTRON, bez konieczności stosowania dodatkowych adapterów (z wyjątkiem 5SU1 – wymagane złącze 5ST3805-1).
• Mechanizm wyzwalania podnapięciowego: zapewnia automatyczne odcięcie obwodu przy zaniku lub obniżeniu napięcia, eliminując ryzyko uszkodzenia silników i innych urządzeń wrażliwych na brak napięcia.
• Kompaktowa konstrukcja o szerokości 1 modułu: oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.

Zgodność z Normami

Wyzwalacz podnapięciowy Siemens 5ST3043 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się wszędzie tam, gdzie wymagana jest ochrona instalacji i odbiorników przed skutkami zaniku lub obniżenia napięcia zasilającego. Sprawdza się w obwodach automatyki, sterowania oraz w infrastrukturze budynkowej.

• Ochrona silników, pomp i wentylatorów przed samoczynnym rozruchem po powrocie napięcia – wyzwalacz odcina obwód, a ponowne załączenie wymaga celowej interwencji.
• Zdalne wyłączanie awaryjne instalacji – możliwość łączenia z przyciskami lub stycznikami w systemach BMS.
• Zabezpieczenie obwodów oświetleniowych i gniazd w budynkach użyteczności publicznej, gdzie brak napięcia może stwarzać zagrożenie (np. instalacje ewakuacyjne).
• Integracja z modułami automatyki w rozdzielnicach mieszkaniowych i przemysłowych, jako element centralnego systemu kontroli zasilania.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego Siemens 5ST3043 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w standardowej rozdzielnicy modułowej. Przy podłączaniu należy przestrzegać wartości momentu dokręcania zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia. W przypadku współpracy z wyłącznikiem różnicowoprądowym 5SU1 wymagane jest zastosowanie dodatkowego złącza 5ST3805-1. Po montażu należy sprawdzić poprawność działania wyzwalacza przez symulację zaniku napięcia.

FAQ

• Czy wyzwalacz podnapięciowy posiada podświetlenie lub sygnalizację LED? Nie, urządzenie nie jest wyposażone w żadne podświetlenie ani wskaźnik optyczny. Stan zadziałania można sprawdzić wizualnie po położeniu dźwigni sprzęgniętego wyłącznika.
• Jaki jest stopień ochrony (IP) tego wyzwalacza? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20, co oznacza brak ochrony przed wilgocią i pyłem. Urządzenie należy instalować w suchym, czystym środowisku.
• Jaki jest tryb pracy styku wyzwalacza – normalnie zamknięty czy normalnie otwarty? Wyzwalacz podnapięciowy jest urządzeniem wyzwalającym – nie posiada własnych styków sygnalizacyjnych. Działa on na mechanizm wyłącznika nadmiarowo-prądowego lub różnicowego, powodując jego wyłączenie przy obniżeniu napięcia poniżej wartości progowej. Po zaniku napięcia wyłącznik zostaje rozłączony; ponowne załączenie wymaga ręcznego uzbrojenia.
