Wyzwalacz podnapięciowy 48V DC akcesorium do: 3VA4/5/6 | 3VA9978-0BB12 Siemens

Alternatywny kod produktu: 3VA99780BB12

Opis i Kluczowe Cechy

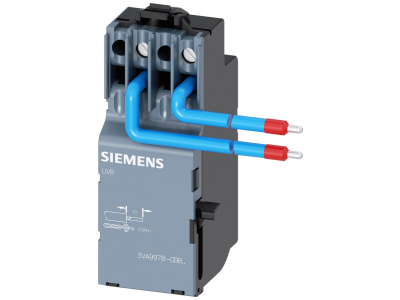

Wyzwalacz podnapięciowy 48V DC (symbol 3VA9978-0BB12) to akcesorium do wyłączników kompaktowych serii 3VA4/5/6, przeznaczone do bezpiecznego wyłączania obwodów w przypadku spadku napięcia. Wbudowany mechanizm kodowania barwnego i mechanicznego zapewnia bezawaryjny montaż we wszystkich seriach konstrukcyjnych wyłącznika. Rozwiązanie charakteryzuje się wysoką elastycznością zastosowań oraz trwałością konstrukcji.

• Napięcie znamionowe 48V DC: Zapewnia kompatybilność z systemami sterowania o niskim napięciu, typowe w instalacjach przemysłowych i budynkowych.
• Mechanizm kodowania barwnego i mechanicznego: Eliminuje ryzyko błędnego montażu, gwarantując poprawną współpracę z wyłącznikiem kompaktowym 3VA.
• Bezpieczeństwo eksploatacji: Automatyczne wyłączanie obwodu przy spadku napięcia poniżej poziomu znamionowego, chroniąc urządzenia i instalacje przed uszkodzeniem.
• Elastyczność zastosowań: Kompatybilny z seriami 3VA4, 3VA5 i 3VA6, co pozwala na uniwersalne wykorzystanie w różnych konfiguracjach rozdzielnic.
• Prosta instalacja wewnętrzna: Montaż bezpośrednio w kieszeni wyposażenia dodatkowego wyłącznika kompaktowego – brak konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyzwalacz podnapięciowy spełnia wymogi norm europejskich dla wyposażenia dodatkowego wyłączników kompaktowych. Posiada oznaczenie CE oraz jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa maszyn i instalacji elektrycznych. Kompatybilny z normami serii IEC 60947.

Zastosowanie

Wyzwalacz podnapięciowy 48V DC znajduje zastosowanie w instalacjach, gdzie wymagane jest bezzwłoczne wyłączanie obwodów w przypadku zaniku lub spadku napięcia zasilającego.

• Ochrona silników i napędów w instalacjach przemysłowych – zapobiega uszkodzeniom spowodowanym nagłym zanikiem napięcia.
• Systemy bezpieczeństwa w budynkach komercyjnych – automatyczne wyłączanie obwodów w przypadku awarii zasilania.
• Rozdzielnice niskiego napięcia w zakładach produkcyjnych – integracja z wyłącznikami kompaktowymi 3VA do zapewnienia ciągłości zasilania krytycznych obwodów.
• Instalacje oświetleniowe zasilane z UPS – zapewnienie awaryjnego wyłączenia w przypadku braku zasilania rezerwowego.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika kompaktowego 3VA. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz montować w dedykowanej kieszeni wyposażenia dodatkowego, stosując mechanizm kodowania barwnego i mechanicznego dla bezbłędnego dopasowania. Po montażu przeprowadzić test funkcjonalny wyzwalacza zgodnie z procedurami producenta systemu 3VA.

FAQ

• Do jakich serii wyłączników kompaktowych 3VA pasuje wyzwalacz? Wyzwalacz 3VA9978-0BB12 jest kompatybilny z seriami 3VA4, 3VA5 i 3VA6 – wszystkie wyposażone w standardowe kieszenie na akcesoria.
• Czy wyzwalacz działa przy zaniku napięcia sieciowego? Tak – wyzwalacz podnapięciowy reaguje na spadek napięcia zasilającego poniżej 48V DC, powodując natychmiastowe wyłączenie obwodu chronionego wyłącznikiem kompaktowym.
• Czy konieczne jest stosowanie dodatkowych zabezpieczeń przy montażu? Nie – wyzwalacz montowany jest wewnętrznie w wyłączniku kompaktowym 3VA i nie wymaga dodatkowych zabezpieczeń elektrycznych. Wymagane jest jedynie odłączenie napięcia podczas instalacji.
