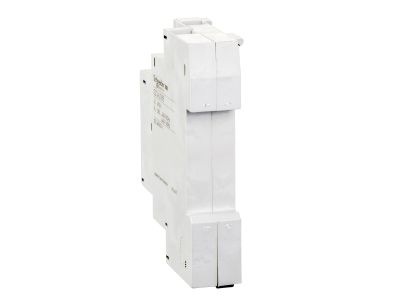

Wyzwalacz podnapięciowy 380-400V AC, TeSys K, D | GZ1AU385 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy Schneider Electric o numerze katalogowym GZ1AU385 to profesjonalny moduł bezpieczeństwa zaprojektowany do współpracy z aparatami z serii TeSys K oraz TeSys D. Urządzenie pracuje w szerokim zakresie napięcia znamionowego od 380V do 400V AC, co czyni je idealnym rozwiązaniem dla trójfazowych instalacji przemysłowych. Główną funkcją wyzwalacza podnapięciowego jest monitorowanie stabilności zasilania i wymuszenie bezzwłocznego wyłączenia aparatu głównego w momencie, gdy napięcie spadnie poniżej określonego progu bezpieczeństwa. Mechanizm ten zapobiega niekontrolowanemu ponownemu uruchomieniu maszyn po zaniku napięcia oraz chroni odbiorniki przed skutkami pracy przy zbyt niskim potencjale elektrycznym.

• Napięcie znamionowe: Zakres 380-400V AC pozwala na stabilną pracę w standardowych sieciach przemysłowych.
• Szybkość reakcji: Bezzwłoczne działanie gwarantuje natychmiastowe przerwanie obwodu w sytuacjach awaryjnych.
• Integracja: Pełna kompatybilność z systemami TeSys K oraz TeSys D zapewnia łatwą rozbudowę istniejących układów sterowania.
• Niezawodność: Wysoka jakość wykonania sygnowana marką Schneider Electric gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Posiada certyfikat CE oraz jest zgodny z dyrektywą RoHS, co zapewnia bezpieczeństwo użytkowania oraz dbałość o środowisko naturalne poprzez eliminację substancji szkodliwych.

Zastosowanie

Wyzwalacz GZ1AU385 jest kluczowym elementem w systemach automatyki i sterowania, gdzie priorytetem jest ochrona mienia i personelu. Znajduje zastosowanie w:

• Układach napędowych wymagających zabezpieczenia przed skutkami zaniku fazy lub spadku napięcia.
• Systemach bezpieczeństwa maszynowego, uniemożliwiając samoczynny rozruch po awarii zasilania.
• Rozdzielnicach przemysłowych jako element zdalnego wyłączania awaryjnego.

Wskazówki Montażowe

Montaż wyzwalacza GZ1AU385 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie montuje się zazwyczaj z boku wyłącznika silnikowego lub stycznika z serii TeSys. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną aparatu głównego. Przed uruchomieniem należy sprawdzić poprawność działania poprzez symulację spadku napięcia w obwodzie sterowania.

FAQ

• Czy wyzwalacz GZ1AU385 pasuje do wszystkich styczników TeSys? Urządzenie jest dedykowane do konkretnych serii TeSys K oraz TeSys D. Przed montażem należy zweryfikować kompatybilność mechaniczną z posiadanym modelem aparatu.
• Jaka jest różnica między wyzwalaczem wzrostowym a podnapięciowym? Wyzwalacz wzrostowy wyłącza aparat po podaniu napięcia na jego cewkę, natomiast wyzwalacz podnapięciowy (taki jak GZ1AU385) wyłącza aparat, gdy napięcie zasilające zaniknie lub spadnie poniżej bezpiecznego poziomu.
• Czy urządzenie wymaga dodatkowego zasilania? Wyzwalacz jest zasilany bezpośrednio z obwodu, który monitoruje, w zakresie 380-400V AC.
