Wyzwalacz podnapięciowy 24/48V AC/DC TX3, DX3 I FRX 300 | 406280 Legrand

Opis i Kluczowe Cechy

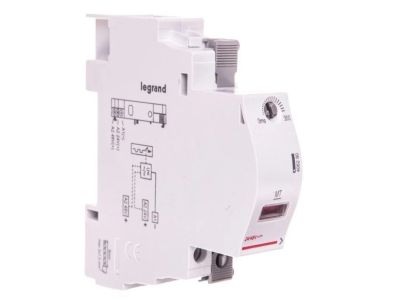

Wyzwalacz podnapięciowy 24/48V AC/DC (symbol 406280) przeznaczony do współpracy z wyłącznikami serii TX3, DX3 oraz FRX300. Urządzenie montowane z lewej strony wyłącznika, o szerokości 1 modułu (17,5 mm), zapewnia kompaktową rozbudowę rozdzielnicy. Dzięki nastawianej zwłoce czasowej od 0 do 300 ms zwiększa selektywność i zapobiega niepożądanym zadziałaniom przy chwilowych spadkach napięcia.

• Napięcie zasilania 24…48 V AC/DC: uniwersalny zakres napięcia pozwala na stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego – idealne rozwiązanie w systemach automatyki budynkowej i przemysłowej.
• Nastawiana zwłoka czasowa 0…300 ms: możliwość precyzyjnego opóźnienia zadziałania chroni przed fałszywymi wyłączeniami w przypadku krótkotrwałych zaników napięcia.
• Możliwość podłączenia do 3 urządzeń pomocniczych do jednego wyłącznika: oszczędność miejsca i łatwa rozbudowa – jedno urządzenie sterujące oraz dwa sygnalizacyjne (np. styki pomocnicze).
• Miejsce na prowadzenie szyn łączeniowych: uproszczone okablowanie i zachowanie porządku w rozdzielnicy – szyny można prowadzić bezpośrednio nad wyzwalaczem.
• Szerokość 1 moduł (17,5 mm): minimalne zajęcie miejsca na szynie DIN – idealne do ciasnych rozdzielnic, gdzie liczy się każdy moduł.

Zgodność z Normami

Wyzwalacz podnapięciowy zaprojektowano zgodnie z obowiązującymi normami europejskimi (seria EN/IEC 60947) oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zastosowanie

Wyzwalacz stosuje się jako element zabezpieczający obwody przed skutkami zbyt niskiego napięcia – rozłącza wyłącznik główny lub odbiornik, gdy napięcie spadnie poniżej ustawionego progu (wbudowany próg zadziałania). Szczególnie przydatny w instalacjach wymagających selektywnego wyłączania oraz ochrony urządzeń wrażliwych na podnapięcie.

• Ochrona silników i napędów przed pracą przy obniżonym napięciu – zapobiega przeciążeniom i uszkodzeniom uzwojeń.
• Automatyczne odłączanie zasilania w przypadku zaniku fazy w sieci TN – zwiększa bezpieczeństwo personelu i urządzeń.
• Współpraca z systemami automatyki budynkowej (BMS) – wyzwalanie z sygnału PLC lub stycznika nadrzędnego.
• Realizacja sekwencyjnego załączania odbiorników po przywróceniu napięcia – zwłoka czasowa umożliwia opóźnienie ponownego załączenia.

Wskazówki Montażowe

Montaż wyzwalacza może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej rozdzielnicy. Urządzenie montuje się z lewej strony wyłącznika głównego (serie TX3, DX3, FRX300) na szynie TH35 (DIN). Szerokość 1 moduł (17,5 mm). Przekrój przewodów należy dobrać do prądu i warunków instalacji, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się pozostawienie miejsca na prowadzenie szyn łączeniowych nad wyzwalaczem. Przed pierwszym uruchomieniem ustawić żądaną zwłokę czasową (0…300 ms) za pomocą pokrętła regulacyjnego.

FAQ

• Czy wyzwalacz ma podświetlenie lub sygnalizację LED? W otrzymanych danych nie zawarto informacji o podświetleniu. Wyzwalacz nie posiada wbudowanego wskaźnika świetlnego – stan zadziałania można kontrolować za pomocą zewnętrznego styku pomocniczego (opcjonalnie).
• Jaki jest stopień ochrony wyzwalacza? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy elektrycznej – typowo w warunkach suchych, odpornych na kurz i wilgoć (standardowo IP20 dla aparatury modułowej).
• Czy wyzwalacz można zamontować z prawej strony wyłącznika? Zgodnie z danymi technicznymi urządzenie montuje się wyłącznie z lewej strony wyłącznika głównego serii TX3, DX3 lub FRX300. Montaż z drugiej strony nie jest przewidziany – mogłoby to uniemożliwić prawidłowe podłączenie mechanizmu wyzwalania.
