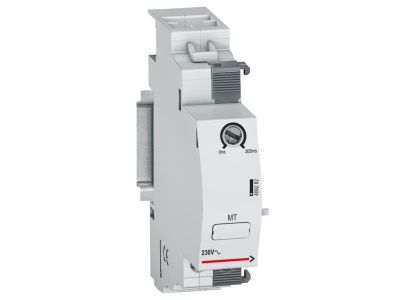

Wyzwalacz podnapięciowy 230VAC dla wyłączników serii TX3, DX3 i rozłączników FRX300, FRX400 | 406282 Legrand

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy o symbolu 406282 przeznaczony do współpracy z wyłącznikami serii TX3, DX3 oraz rozłącznikami FRX300 i FRX400. Zasilany napięciem 230 V~, wyposażony w regulowaną zwłokę czasową w zakresie 0–300 ms, co pozwala dostosować reakcję na spadek napięcia do specyfiki instalacji. Montowany z lewej strony wyłącznika, zajmuje 1 moduł (17,5 mm), oszczędzając miejsce w rozdzielnicy.

• Regulowana zwłoka czasowa 0–300 ms: umożliwia opóźnienie wyzwolenia, zapobiegając zbędnym wyłączeniom przy krótkotrwałych zapadach napięcia.
• Montaż z lewej strony wyłącznika: łatwa integracja z aparaturą serii TX3/DX3 bez potrzeby modyfikacji szyny TH35.
• Możliwość podłączenia do 3 urządzeń pomocniczych (w tym jednego sterującego): elastyczna konfiguracja rozdzielnicy – jeden wyłącznik może współpracować z kilkoma akcesoriami.
• Miejsce na prowadzenie szyn łączeniowych: zachowana ciągłość zasilania i uporządkowane okablowanie w rozdzielnicy.
• Szerokość 1 modułu (17,5 mm): kompaktowa obudowa nie zajmuje zbędnej przestrzeni w szafie elektrycznej.

Zgodność z Normami

Wyzwalacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania dla aparatury modułowej.

Zastosowanie

Wyzwalacz podnapięciowy znajduje zastosowanie wszędzie tam, gdzie konieczna jest automatyczna ochrona urządzeń przed pracą przy zbyt niskim napięciu sieciowym. Stosowany w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Ochrona silników i innych odbiorników przed uszkodzeniem w wyniku obniżonego napięcia zasilania.
• Automatyczne wyłączanie obwodów w przypadku zaniku lub głębokiego spadku napięcia w sieci.
• Współpraca z systemami automatyki budynkowej – sygnał wyzwalający może być przekazany do sterownika PLC.
• Zabezpieczenie wrażliwych urządzeń elektronicznych przed niestabilnym napięciem.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Podłączenia dokonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na przekrój przewodów dobrany do spodziewanego obciążenia oraz moment dokręcania zacisków.

FAQ

• Czy wyzwalacz posiada regulację czasu opóźnienia? Tak, urządzenie wyposażono w nastawianą zwłokę czasową w zakresie 0 do 300 ms, co pozwala uniknąć niepotrzebnych wyłączeń przy krótkotrwałych spadkach napięcia.
• Ile urządzeń pomocniczych można podłączyć do jednego wyłącznika? Do pojedynczego wyłącznika serii TX3/DX3 można podłączyć maksymalnie trzy urządzenia pomocnicze, w tym jedno sterujące (np. właśnie wyzwalacz podnapięciowy).
• Jaka jest szerokość modułu i miejsce montażu? Wyzwalacz zajmuje 1 moduł (17,5 mm) i montowany jest z lewej strony wyłącznika, co ułatwia organizację rozdzielnicy.
