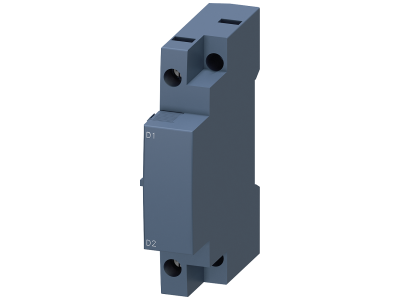

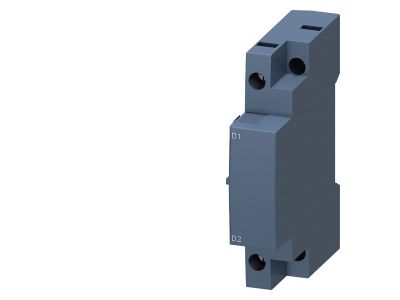

Wyzwalacz podnapięciowy, AC230V/50Hz, AC240V/60Hz, do wyłącznika S00/S0 | 3RV2902-1AP0 Siemens

Alternatywny kod produktu: 3RV29021AP0

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy Siemens 3RV2902-1AP0 przeznaczony jest do wyłączników w rozmiarach S00 i S0. Urządzenie automatycznie otwiera łącznik mechanizmowy, gdy napięcie między zaciskami spadnie poniżej ustalonej wartości, chroniąc odbiorniki przed skutkami zaniku lub obniżenia napięcia. Zasilanie AC230V/50Hz lub AC240V/60Hz, kompatybilność z serią S00/S0 oraz możliwość zamiennego zastąpienia modelu 3RV2902-4AP0 czynią go uniwersalnym elementem systemów zabezpieczeń.

• Napięcie zasilania AC230V/50Hz i AC240V/60Hz: zapewnia działanie w standardowych sieciach niskiego napięcia – bez konieczności dodatkowych zasilaczy.
• Funkcja wyzwalania podnapięciowego: natychmiastowe otwarcie wyłącznika przy spadku napięcia chroni silniki, napędy i urządzenia przed przeciążeniami oraz nieprawidłową pracą.
• Kompatybilność z wyłącznikami Siemens S00 i S0: łatwy, beznarzędziowy montaż bez modyfikacji rozdzielnicy – idealne do modernizacji.
• Zastępuje model 3RV2902-4AP0: pełna zamienność w istniejących instalacjach, co upraszcza logistykę zamienników.
• Niezawodna konstrukcja elektromechaniczna: brak podświetlenia i zbędnych elementów elektronicznych zwiększa trwałość w trudnych warunkach przemysłowych.

Zgodność z Normami

Wyzwalacz podnapięciowy Siemens 3RV2902-1AP0 spełnia wymagania obowiązujących norm europejskich (DIN) oraz posiada certyfikat CE. Oznacza to gwarancję bezpieczeństwa i zgodności z dyrektywami Unii Europejskiej dla aparatury niskiego napięcia.

Zastosowanie

Wyzwalacz stosuje się w obwodach, gdzie wymagane jest automatyczne odłączenie zasilania w przypadku zaniku lub nadmiernego spadku napięcia. Typowe scenariusze użycia:

• Zabezpieczenie silników i napędów przed pracą przy zbyt niskim napięciu – zapobiega przeciążeniom i uszkodzeniom uzwojeń.
• Automatyczne otwieranie obwodów sterowania (np. styczników, przekaźników) przy zaniku napięcia głównego.
• Ochrona wrażliwych odbiorników (sterowniki PLC, układy automatyki) przed nieprawidłowym działaniem w warunkach obniżonego napięcia.
• Realizacja funkcji bezpieczeństwa w maszynach i urządzeniach przemysłowych wymagających bezwzględnego odcięcia zasilania przy spadku napięcia.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Urządzenie mocuje się bezpośrednio na wyłączniku w rozmiarze S00 lub S0 zgodnie z instrukcją producenta. Przekrój przewodów dobrać do prądu znamionowego wyłącznika, moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Nie przekraczać dopuszczalnego napięcia zasilania.

FAQ

• Czy wyzwalacz posiada podświetlenie lub sygnalizację stanu? Nie. Wyzwalacz jest urządzeniem elektromechanicznym bez wbudowanego podświetlenia. Stan zadziałania sygnalizuje pozycja wyłącznika (otwarty/zamknięty).
• Jaki jest stopień ochrony (IP) wyzwalacza? Sam wyzwalacz nie ma osobnego stopnia ochrony – jego IP jest tożsame z obudową wyłącznika, w którym jest zamontowany. W typowej rozdzielnicy aparatura modułowa chroniona jest obudową o IP20.
• Jak działa wyzwalacz podnapięciowy? Po spadku napięcia na zaciskach poniżej ustalonej wartości progowej (zwykle około 0,7…0,8 wartości znamionowej) cewka wyzwalacza powoduje mechaniczne otwarcie łącznika wyłącznika. Po powrocie napięcia do normy wyzwalacz jest gotowy do ponownego załączenia ręcznego.
