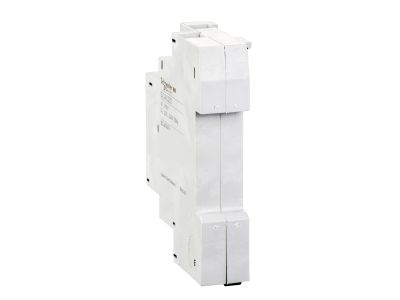

Wyzwalacz podnapięciowy 220- 240VAC, TeSys K, D | GZ1AU225 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy Schneider Electric o numerze katalogowym GZ1AU225 to zaawansowany komponent automatyki przemysłowej z serii TeSys K oraz TeSys D. Urządzenie zostało zaprojektowane do pracy z napięciem sterującym w zakresie od 220 V do 240 V prądu przemiennego (AC). Jego podstawową funkcją jest monitorowanie stabilności zasilania i wymuszenie bezzwłocznego wyłączenia współpracującego aparatu (np. wyłącznika silnikowego) w momencie, gdy napięcie spadnie poniżej określonego progu bezpieczeństwa lub zostanie całkowicie odcięte.

• Napięcie znamionowe: Zakres 220-240 V AC pozwala na szerokie zastosowanie w standardowych sieciach rozdzielczych.
• Kompatybilność: Pełna integracja z osprzętem serii TeSys, co gwarantuje szybki montaż i niezawodność mechaniczną.
• Bezpieczeństwo: Mechanizm wyzwalający działa natychmiastowo, co chroni silniki i inne odbiorniki przed skutkami pracy przy zbyt niskim napięciu, takimi jak przegrzanie uzwojeń.
• Kompaktowa budowa: Ergonomiczna konstrukcja pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Wyzwalacz GZ1AU225 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, co potwierdza jego przydatność do zastosowań profesjonalnych w wymagających środowiskach przemysłowych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o dbałości producenta o aspekty ekologiczne i bezpieczeństwo użytkowania.

Zastosowanie

Wyzwalacz podnapięciowy znajduje zastosowanie wszędzie tam, gdzie wymagany jest wysoki poziom bezpieczeństwa obsługi maszyn. Jest kluczowym elementem w układach:

• Zatrzymania awaryjnego: Współpracuje z przyciskami bezpieczeństwa, odcinając zasilanie w sytuacjach krytycznych.
• Ochrony przed samoczynnym rozruchem: Zapobiega niekontrolowanemu ponownemu uruchomieniu maszyny po nagłym zaniku i powrocie napięcia sieciowego, co jest wymogiem BHP w wielu procesach produkcyjnych.
• Zabezpieczenia silników: Chroni jednostki napędowe przed uszkodzeniem wynikającym z niestabilności sieci zasilającej.

Wskazówki Montażowe

Prawidłowa instalacja wyzwalacza GZ1AU225 jest niezbędna dla zapewnienia jego funkcjonalności. Należy przestrzegać poniższych wytycznych:

• Miejsce montażu: Wyzwalacz montuje się zazwyczaj z boku aparatu głównego (wyłącznika silnikowego) za pomocą dedykowanych zatrzasków, co nie wymaga użycia specjalistycznych narzędzi.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, zapewniając stabilne połączenie w zaciskach śrubowych. Zalecany moment dokręcania powinien być zgodny z dokumentacją techniczną, aby uniknąć poluzowania styków pod wpływem wibracji.
• Weryfikacja: Po montażu należy przeprowadzić test funkcjonalny, symulując spadek napięcia, aby upewnić się, że wyzwalacz poprawnie rozłącza obwód główny.

FAQ

1. Czy wyzwalacz GZ1AU225 może pracować z napięciem stałym (DC)?
Nie, ten konkretny model jest przeznaczony wyłącznie do pracy z napięciem przemiennym (AC) w zakresie 220-240 V.

2. Jaka jest różnica między wyzwalaczem podnapięciowym a wzrostowym?
Wyzwalacz podnapięciowy (jak GZ1AU225) powoduje wyłączenie aparatu przy zaniku lub spadku napięcia. Wyzwalacz wzrostowy reaguje natomiast na podanie impulsu napięciowego na jego cewkę.

3. Czy urządzenie wymaga dodatkowej konfiguracji po montażu?
Urządzenie jest gotowe do pracy po poprawnym mechanicznym połączeniu z aparatem głównym i podłączeniu obwodu sterowania.
