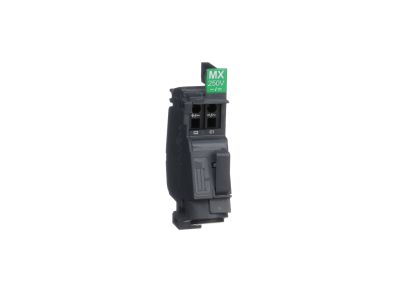

Wyzwalacz napieciowy MX 208-277V 50/60HZ, Easypact CVS | LV426844 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy MX o numerze katalogowym LV426844 to zaawansowany komponent automatyki budynkowej i przemysłowej od renomowanego producenta Schneider Electric. Urządzenie to, znane również jako cewka wybijakowa, służy do zdalnego wyłączania wyłącznika mocy w momencie podania napięcia sterującego na zaciski cewki. Model ten charakteryzuje się szerokim zakresem napięć roboczych, obejmującym wartości od 208 V do 277 V AC przy częstotliwościach 50/60 Hz oraz 250 V DC, co czyni go niezwykle uniwersalnym rozwiązaniem w zróżnicowanych systemach zasilania.

• Szeroka kompatybilność: Urządzenie zostało zaprojektowane do współpracy z nowoczesnymi gamami wyłączników Compact NSXm oraz PowerPact B.
• Wszechstronność napięciowa: Obsługa napięć sterujących 208-240 V AC (60Hz), 220-240 V AC (50Hz), 277 V AC (60Hz) oraz stałego napięcia 250 V DC.
• Mechanizm sprężynowy: Zastosowanie cewki sprężynowej gwarantuje wysoką niezawodność i szybkość reakcji mechanizmu wyzwalającego.
• Kompaktowa konstrukcja: Umożliwia łatwy montaż wewnątrz obudowy wyłącznika bez konieczności zwiększania jego gabarytów zewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są charakterystyczne dla osprzętu Schneider Electric. Wyzwalacz MX spełnia wymagania norm dotyczących aparatury niskiego napięcia, co zapewnia pełną integrację z systemami dystrybucji energii w obiektach komercyjnych i przemysłowych. Posiada certyfikację niezbędną do stosowania w rozdzielnicach wymagających wysokiego stopnia niezawodności operacyjnej.

Zastosowanie

Wyzwalacz napięciowy MX znajduje szerokie zastosowanie w systemach sterowania i bezpieczeństwa. Jest kluczowym elementem w układach zdalnego wyłączania awaryjnego (E-Stop), gdzie wymagane jest natychmiastowe odcięcie zasilania w odpowiedzi na sygnał zewnętrzny. Idealnie sprawdza się w:

• Systemach przeciwpożarowych (wyłączanie zasilania budynku podczas alarmu).
• Układach automatyki przemysłowej do zdalnego zarządzania obciążeniem.
• Rozdzielnicach głównych i oddziałowych w budynkach biurowych oraz zakładach produkcyjnych.
• Integracji z systemami BMS (Building Management System) poprzez przekaźniki sterujące.

Wskazówki Montażowe

Instalacja wyzwalacza MX powinna być przeprowadzona przez wykwalifikowany personel elektrotechniczny. Przed przystąpieniem do prac należy upewnić się, że wyłącznik główny jest w stanie beznapięciowym. Cewkę montuje się w dedykowanym gnieździe wewnątrz wyłącznika Compact NSXm lub PowerPact B. Należy zwrócić szczególną uwagę na:

• Prawidłowe podłączenie przewodów: Zastosowanie odpowiednich końcówek tulejkowych zapewni trwały styk elektryczny.
• Weryfikację napięcia: Przed podaniem sygnału sterującego należy sprawdzić, czy napięcie w obwodzie sterowania mieści się w zakresie znamionowym urządzenia (np. 220-240 V AC dla 50 Hz).
• Test działania: Po montażu zaleca się wykonanie testu mechanicznego i elektrycznego w celu potwierdzenia poprawnego wybijania wyłącznika.

FAQ

1. Czy wyzwalacz MX może pracować pod napięciem ciągłym?
Wyzwalacz typu MX jest cewką wybijakową, która reaguje na impuls napięciowy. Po zadziałaniu i otwarciu styków wyłącznika, mechanizm pomocniczy zazwyczaj odcina zasilanie cewki, aby zapobiec jej przegrzaniu.

2. Czy ten model pasuje do starszych wyłączników Compact NSX?
Opisywany model LV426844 jest dedykowany konkretnie do nowszych serii Compact NSXm oraz PowerPact B. W przypadku starszych serii NSX należy dobrać odpowiedni model akcesorium zgodny z dokumentacją techniczną danej gamy.

3. Jakie jest główne zadanie cewki wybijakowej?
Głównym zadaniem jest wymuszenie otwarcia wyłącznika mocy po otrzymaniu sygnału elektrycznego, co pozwala na zdalną kontrolę nad przepływem energii w obwodzie.
