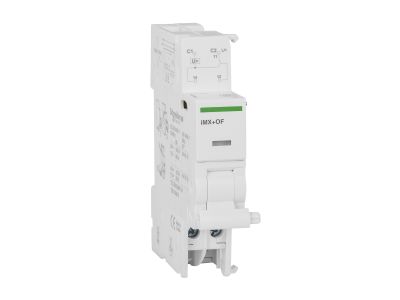

Wyzwalacz napięciowy iMX+OF 12-24VAC | A9A26948 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy iMX+OF o numerze katalogowym A9A26948 to zaawansowane akcesorium elektryczne od renomowanego producenta Schneider Electric, zaprojektowane do współpracy z aparaturą modułową serii Acti9. Urządzenie pełni funkcję wyzwalacza wzrostowego, co oznacza, że jego głównym zadaniem jest wymuszenie bezzwłocznego otwarcia styków wyłącznika nadprądowego lub rozłącznika w momencie podania napięcia sterującego na cewkę wyzwalacza. Model ten charakteryzuje się szerokim zakresem napięcia roboczego wynoszącym od 12 do 24 V AC (prąd przemienny), co czyni go niezwykle uniwersalnym rozwiązaniem w systemach sterowania niskonapięciowego.

Kluczową cechą produktu jest zintegrowany styk pomocniczy OF (Open/Fast), który informuje o stanie położenia styków aparatu głównego. Dzięki temu inżynierowie automatycy mogą w łatwy sposób monitorować status zadziałania zabezpieczenia w systemach wizualizacji lub układach logicznych sterowników PLC. Kompaktowa budowa modułowa pozwala na oszczędność miejsca w rozdzielnicy, a precyzyjny mechanizm zatrzaskowy gwarantuje pewne połączenie z aparatem bazowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności w instalacjach profesjonalnych. Wyzwalacz iMX+OF spełnia wymagania normy IEC/EN 60947-5-1, dotyczącą aparatury sterowniczej i pomocniczej. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi Unii Europejskiej. Stopień ochrony obudowy zapewnia bezpieczną eksploatację wewnątrz rozdzielnic, chroniąc użytkownika przed bezpośrednim kontaktem z częściami pod napięciem.

Zastosowanie

Wyzwalacz wzrostowy iMX+OF znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie wymagane jest zdalne wyłączenie zasilania. Jest idealnym rozwiązaniem w systemach przeciwpożarowych (jako element wyłącznika głównego prądu), w układach bezpieczeństwa maszynowego oraz w systemach zarządzania budynkiem (BMS). Dzięki możliwości pracy przy niskim napięciu 12-24V AC, może być bezpiecznie zasilany z transformatorów dzwonkowych lub zasilaczy systemów alarmowych, co pozwala na integrację z systemami kontroli dostępu i przyciskami bezpieczeństwa typu "grzybek".

Wskazówki Montażowe

Montaż wyzwalacza iMX+OF powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie montuje się po lewej stronie aparatu głównego (np. wyłącznika iC60) na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, zapewniając stabilne doprowadzenie sygnału wyzwalającego do cewki urządzenia.

FAQ

• Czy wyzwalacz iMX+OF wymaga stałego zasilania? Nie, wyzwalacz wzrostowy reaguje na impuls napięciowy. Podanie napięcia w zakresie 12-24V AC powoduje natychmiastowe zadziałanie mechanizmu.
• Z jakimi seriami aparatury Schneider Electric współpracuje ten model? Wyzwalacz jest dedykowany głównie do aparatury modułowej z rodziny Acti9, takiej jak wyłączniki iC60 oraz rozłączniki iSW-NA.
• Co oznacza skrót OF w nazwie produktu? Skrót OF oznacza styk pomocniczy, który zmienia swój stan w momencie otwarcia lub zamknięcia styków aparatu głównego, umożliwiając zdalną sygnalizację stanu pracy.
