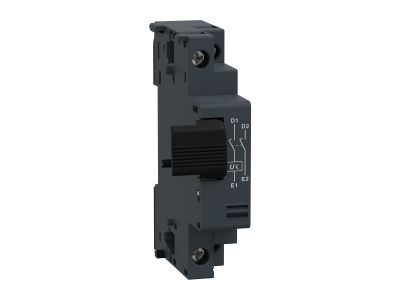

Wyzwalacz napięciowy do wyłącznika silnikowego GV2 i GV3 380-400VAC 50 Hz | GVAX385 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy wzrostowy o numerze katalogowym GVAX385 to zaawansowane akcesorium modułowe zaprojektowane przez renomowaną firmę Schneider Electric. Urządzenie to jest dedykowane do współpracy z wyłącznikami silnikowymi z serii TeSys GV2 oraz GV3. Jego głównym zadaniem jest zapewnienie bezpieczeństwa i zdalnego sterowania procesem odłączania zasilania. Mechanizm działania opiera się na bezzwłocznym wyzwoleniu blokady mechanicznej aparatu głównego w momencie podania napięcia sterującego na cewkę wyzwalacza. Napięcie znamionowe pracy mieści się w zakresie od 380 V do 400 V AC przy częstotliwości 50 Hz, co czyni go idealnym rozwiązaniem dla przemysłowych instalacji trójfazowych.

• Kompatybilność: Pełna integracja z wyłącznikami silnikowymi serii GV2L, GV2LE, GV2ME, GV2P oraz GV3P.
• Szybkość reakcji: Bezzwłoczne działanie gwarantuje natychmiastowe przerwanie obwodu głównego, co jest kluczowe w systemach bezpieczeństwa.
• Napięcie sterujące: Przystosowany do standardowych napięć międzyfazowych 380-400V AC.
• Kompaktowa budowa: Montaż boczny nie zajmuje dużej ilości miejsca w rozdzielnicy, pozwalając na optymalne zagospodarowanie szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyzwalacz spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, co gwarantuje odpowiednią izolację oraz wytrzymałość elektryczną. Posiada certyfikację CE oraz UL/CSA, co pozwala na jego stosowanie w projektach realizowanych na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację przy zachowaniu odpowiednich warunków montażowych wewnątrz rozdzielnic.

Zastosowanie

Wyzwalacz wzrostowy GVAX385 znajduje szerokie zastosowanie w systemach automatyki przemysłowej i rozdziału energii. Jest niezbędnym elementem w układach, gdzie wymagane jest zdalne wyłączenie napędu silnikowego, na przykład poprzez przycisk bezpieczeństwa (E-Stop) lub sygnał z przekaźnika sterującego. Wykorzystuje się go w układach sterowania pompami, wentylatorami, przenośnikami oraz innymi maszynami, gdzie konieczne jest szybkie i pewne odcięcie zasilania w sytuacjach awaryjnych lub w ramach procesów technologicznych.

Wskazówki Montażowe

Montaż wyzwalacza GVAX385 jest intuicyjny i odbywa się poprzez zatrzaśnięcie modułu z boku wyłącznika silnikowego GV2 lub GV3 (zazwyczaj po prawej stronie aparatu). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody sterujące o odpowiednim przekroju należy podłączyć do zacisków śrubowych, dbając o zachowanie zalecanego momentu dokręcania, co zapobiega przegrzewaniu się styków. Po zamontowaniu zaleca się przeprowadzenie testu mechanicznego i elektrycznego, aby potwierdzić poprawność wyzwalania aparatu głównego po podaniu napięcia na cewkę.

FAQ

• Czy wyzwalacz GVAX385 może pracować przy napięciu 230V AC? Nie, ten konkretny model jest zaprojektowany do pracy w zakresie napięć 380-400V AC. Dla napięcia 230V należy dobrać odpowiedni model o innym numerze katalogowym.
• Czy wyzwalacz wzrostowy działa tak samo jak podnapięciowy? Nie. Wyzwalacz wzrostowy (taki jak GVAX385) wyłącza aparat po PODANIU napięcia. Wyzwalacz podnapięciowy wyłącza aparat, gdy napięcie SPADNIE poniżej określonego poziomu lub zaniknie.
• Z której strony wyłącznika montuje się ten moduł? Wyzwalacz GVAX385 montuje się z boku wyłącznika silnikowego, co pozwala na zachowanie przejrzystości okablowania w szafie sterowniczej.
