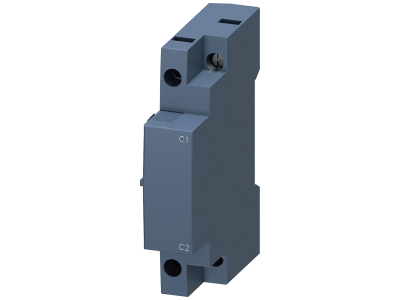

Wyzwalacz napięciowy, AC 210-240V, 50/60Hz, 100% czasu włączania, AC 190-330V | 3RV2902-1DP0 Siemens

Alternatywny kod produktu: 3RV29021DP0

Opis i Kluczowe Cechy

Wyzwalacz napięciowy Siemens, symbol 3RV2902-1DP0, przeznaczony do wyłączników silnikowych serii 3RV2 w modułowym systemie SIRIUS. Urządzenie oferuje dwa zakresy napięcia sterowania: AC 210–240 V (50/60 Hz) z 100% czasem włączania (praca ciągła) oraz AC 190–330 V (50/60 Hz) z 5-sekundowym opóźnieniem wyzwalania. Wyposażone w przyłącze śrubowe zapewnia pewny i szybki montaż w rozdzielnicy.

• Napięcie sterowania AC 210–240 V (50/60 Hz): Umożliwia pracę ciągłą (100% czasu włączania) – idealne do aplikacji wymagających stałego nadzoru napięcia bez ryzyka przegrzania cewki.
• Napięcie wyzwalania AC 190–330 V (50/60 Hz) z opóźnieniem 5 s: Chroni przed niepożądanymi wyłączeniami spowodowanymi chwilowymi spadkami napięcia, zwiększając stabilność procesów.
• Przyłącze śrubowe: Ułatwia szybkie i pewne podłączenie przewodów w szafie sterowniczej, minimalizując czas montażu.
• Przeznaczony do wyłączników 3RV2: Idealnie dopasowany mechanicznie i elektrycznie do systemu SIRIUS – gwarantuje kompatybilność i niezawodność.
• Dwa tryby pracy w jednym urządzeniu: Elastyczność konfiguracji – wybór między pracą ciągłą a opóźnionym wyzwalaniem w zależności od potrzeb instalacji.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa. Posiada certyfikat CE. (Szczegółowe numery norm – patrz dokumentacja techniczna producenta.)

Zastosowanie

Wyzwalacz napięciowy stosowany jest w układach sterowania i zabezpieczeń silników, gdzie wymagane jest monitorowanie napięcia zasilania oraz opóźnione wyłączenie przy wykroczeniu poza dopuszczalny zakres.

• Ochrona silników przed pracą przy zbyt niskim lub zbyt wysokim napięciu w sieci zasilającej.
• Automatyczne odłączanie zasilania przy chwilowych spadkach napięcia z opóźnieniem 5 sekund (zapobiega fałszywym wyłączeniom).
• Współpraca z wyłącznikami silnikowymi 3RV2 w systemie SIRIUS – dedykowane rozwiązanie do szaf sterowniczych i rozdzielnic.
• Zastosowania przemysłowe wymagające ciągłej kontroli napięcia (tryb 100% ED) dla maksymalnej gotowości operacyjnej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Wyzwalacz przeznaczony jest do montażu w rozdzielnicy na szynie DIN TH35. Przyłącza śrubowe należy dokręcać momentem zgodnym z danymi katalogowymi. Przekrój przewodów dobrać do spodziewanego obciążenia (zalecany przekrój 1,5–2,5 mm²). Nie przekraczać zakresów napięcia podanych w specyfikacji.

FAQ

• Czy wyzwalacz może pracować przy napięciu niższym niż 190 V AC? Zgodnie z danymi producenta zakres pracy opóźnionego wyzwalania to AC 190–330 V, a dla trybu ciągłego (100% czasu włączania) AC 210–240 V. Praca poniżej tych wartości nie jest gwarantowana.
• Jaki jest czas opóźnienia wyzwalania przy napięciu AC 190–330 V? Wynosi 5 sekund. Przy napięciu AC 210–240 V (tryb 100%) zadziałanie jest natychmiastowe (trwałe włączenie cewki).
• Czy wyzwalacz posiada podświetlenie lub sygnalizację stanu? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie posiada jedynie przyłącze śrubowe i jest dedykowane do współpracy z wyłącznikami 3RV2. Ewentualną sygnalizację można zrealizować za pomocą dodatkowych elementów systemu SIRIUS.
