Wyzwalacz MX+1OF 24VAC DC CLARIO | A9N26948 Schneider Electric

Opis i Kluczowe Cechy

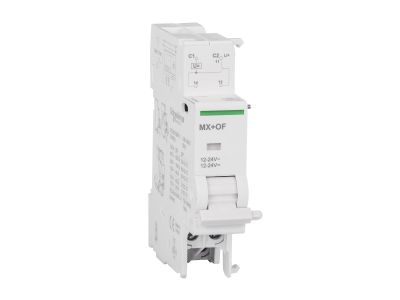

Wyzwalacz wzrostowy MX+1OF firmy Schneider Electric (symbol A9N26948) to elektryczny wyzwalacz pomocniczy ze zintegrowanym stykiem pomocniczym otwarcia/zamknięcia (OF). Przeznaczony do wyłączników kompaktowych serii C60, C120, DPN oraz wyłączników różnicowoprądowych DPN Vigi i wersji DC. Urządzenie zajmuje 2 moduły (szerokość 18 mm) i umożliwia zdalne wyzwalanie oraz sygnalizację położenia wyłącznika, co zwiększa bezpieczeństwo i komfort sterowania w instalacjach przemysłowych i budynkowych. Znamionowy prąd roboczy Ie wynosi 6 A przy napięciu 24 V DC lub 24…240 V AC, co gwarantuje pewne działanie w szerokim zakresie napięć.

• Napięcie sterowania 24 V DC / 12…24 V AC: uniwersalne zasilanie pozwala na zastosowanie zarówno w obwodach prądu stałego, jak i przemiennego, bez konieczności stosowania dodatkowych konwerterów.
• Znamionowy prąd roboczy Ie do 6 A (24 V DC, 24…240 V AC): wysoka obciążalność styków pomocniczych zapewnia bezpieczne przełączanie obwodów sygnalizacyjnych i sterujących bez ryzyka przegrzania.
• Zintegrowany styk pomocniczy OF (otwarcia/zamknięcia): umożliwia zdalne odczytanie pozycji wyłącznika (włączony/wyłączony) na panelu operatorskim lub w systemie automatyki.
• Czerwony wskaźnik stanu mechanicznego na przedniej ściance: ułatwia wizualną kontrolę zadziałania wyzwalacza bez konieczności demontażu pokrywy rozdzielnicy.
• Szerokość 2 modułów (18 mm): kompaktowa budowa pozwala na oszczędność miejsca w szafie sterowniczej i łatwą rozbudowę istniejących układów.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 60947-5-1, która określa wymagania dla łączników sterowniczych i sygnalizatorów w obwodach sterowania. Posiada oznaczenie CE oraz certyfikat Green Premium od Schneider Electric, gwarantujący zgodność z przepisami ekologicznymi i przejrzystość informacji o wpływie na środowisko.

Zastosowanie

Wyzwalacz MX+1OF znajduje zastosowanie wszędzie tam, gdzie wymagany jest zdalny wyzwalacz wyłącznika oraz sygnalizacja jego położenia. Sprawdzi się w następujących scenariuszach:

• Zdalne zatrzymanie awaryjne maszyn i urządzeń – poprzez podłączenie normalnie otwartego przycisku do wyzwalacza MX, który rozłącza wyłącznik główny.
• Sygnalizacja stanu wyłącznika w systemie nadzoru BMS lub PLC – styk OF przekazuje informację o załączeniu lub wyłączeniu obwodu.
• Automatyzacja procesów – sekwencyjne załączanie/wyłączanie obwodów w zależności od sygnałów sterujących z czujników lub sterowników.
• Sterowanie oświetleniem awaryjnym lub zasilaniem krytycznym – po zadziałaniu wyzwalacza sygnalizowane jest odłączenie napięcia.

Wskazówki Montażowe

Montaż wyzwalacza MX+1OF może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach, w tym sterowniczych. Sposób podłączenia (kierunek przepływu prądu, dobór przewodów) musi być zgodny z dokumentacją techniczną producenta. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać do wartości znamionowych prądów – typowo przewody miedziane 1…2,5 mm². Po zakończeniu prac sprawdzić poprawność działania wyzwalacza i styku OF.

FAQ

• Czy wyzwalacz ma podświetlenie (LED)? W danych technicznych nie zawarto informacji o podświetleniu. Na przedniej ściance znajduje się czerwony wskaźnik mechaniczny, który sygnalizuje zadziałanie wyzwalacza. Nie jest to dioda LED, a mechaniczny znacznik stanu.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje bezpośrednio stopnia ochrony IP dla tego wyzwalacza. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia wymaganą ochronę przed wilgocią i ciałami stałymi w zależności od klasy obudowy.
• Czy styk OF jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styk OF jest stykiem pomocniczym przełącznym (SPDT), którego stan zmienia się wraz z położeniem wyłącznika. W dokumentacji podano, że wskazuje on położenie otwarcia/zamknięcia wyłącznika – aby określić konkretną konfigurację (NO/NC) w danym stanie, należy sprawdzić schemat podłączeniowy w instrukcji obsługi wyłącznika nadrzędnego.
