Wyzwalacz MN 24V AC/DC do NSXm | LV426801 Schneider Electric

Opis i Kluczowe Cechy

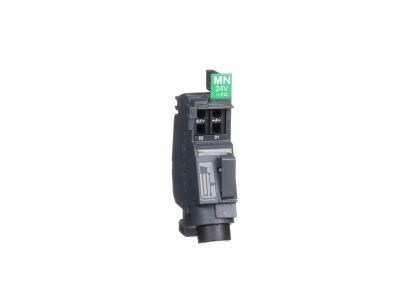

Wyzwalacz podnapięciowy MN (LV426801) firmy Schneider Electricder Electric to dedykowane urządzenie ochronne dla wyłączników Compact NSXm oraz PowerPact B. Zasilany napięciem 24 V AC (50/60 Hz) lub 24 V DC, automatycznie odłącza obwód w przypadku spadku napięcia sterującego poniżej wartości granicznej. Zapobiega to niekontrolowanej pracy odbiorników po przywróceniu napięcia oraz chroni wrażliwe urządzenia przed uszkodzeniem na skutek pracy w warunkach obniżonego napięcia.

• Napięcie sterujące Uc = 24 V AC / 24 V DC: Uniwersalne zasilanie pozwala stosować wyzwalacz zarówno w instalacjach prądu przemiennego, jak i stałego – jedna wersja produktu obsługuje dwa rodzaje obwodów.
• Funkcja wyzwalacza podnapięciowego (MN): Bezzwłoczne rozwieranie styków wyłącznika przy zaniku lub zbyt niskim napięciu sterującym – kluczowa ochrona przed pracą silników i innych odbiorników w trybie awaryjnym.
• Zgodność z Compact NSXm oraz PowerPact B: Precyzyjne dopasowanie mechaniczne i elektryczne do określonych serii wyłączników – gwarancja łatwego montażu i pełnej funkcjonalności bez modyfikacji.
• Montaż bezpośrednio w rozdzielnicy: Kompaktowa budowa pozwala na instalację wewnątrz obudowy wyłącznika, nie zwiększając znacząco zajmowanej przestrzeni w szafie sterowniczej.
• Wykonanie sprężynowe (samoczynne wyzwalanie): Mechanizm nie wymaga zasilania do utrzymania styku pomocniczego – zadziałanie następuje niezależnie od stanu akumulatorów podtrzymania.

Zgodność z Normami

Wyzwalacz MN został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm oraz standardów DIN, posiada oznakowanie CE. Jego parametry i konstrukcja są dopasowane do charakterystyk wyłączników Compact NSXm oraz PowerPact B, co potwierdza pełną zgodność tych komponentów w systemie zabezpieczeń.

Zastosowanie

Wyzwalacz podnapięciowy MN stosuje się wszędzie tam, gdzie wymagane jest automatyczne odłączenie odbiorników od sieci w przypadku zaniku lub obniżenia napięcia sterującego. Znajduje zastosowanie w układach automatyki przemysłowej i budynkowej.

• Ochrona silników i maszyn przed pracą przy zbyt niskim napięciu – zapobiega przeciążeniom i uszkodzeniom mechanicznym.
• Realizacja funkcji „stop awaryjny” zależny od napięcia sterującego – w obwodach z przyciskiem podtrzymania.
• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników wrażliwych w automatyce budynkowej (np. serwery, centrale wentylacyjne).
• Element układu nadzoru napięcia w instalacjach z agregatem prądotwórczym – wyłączenie odbiorów przy przełączaniu źródeł.

Wskazówki Montażowe

Montaż wyzwalacza MN należy powierzyć wykwalifikowanej osobie z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania wyłącznika oraz obwodu sterującego. Urządzenie montuje się bezpośrednio w gnieździe wyłączników Compact NSXm / PowerPact B – brak konieczności stosowania dodatkowych akcesoriów. Moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną wyłącznika, a przekrój przewodów sterujących dobrać do prądu pobieranego przez wyzwalacz (dane w karcie katalogowej).

FAQ

• Czy wyzwalacz MN ma podświetlenie lub wbudowany LED? Nie, wyzwalacz podnapięciowy MN (LV426801) nie posiada żadnego wskaźnika optycznego. Stan zadziałania można sprawdzić na wyłączniku głównym (pozycja "wyłączony" lub użycie styku pomocniczego).
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje oddzielnego stopnia IP dla wyzwalacza MN. Jego obudowa jest integralną częścią wyłącznika – stopień ochrony całego zestawu zależy od obudowy wyłącznika (w rozdzielnicy standardowo IP20 / IP40).
• Jak działa tryb pracy – wyzwalacz jest normalnie zamknięty czy otwarty? Jest to wyzwalacz podnapięciowy (MN) typu sprężynowego: przy zaniku napięcia sterującego styki wyłącznika są rozwierane. W stanie normalnym (napięcie obecne) wyłącznik może być włączony – wyzwalacz nie blokuje załączenia.
